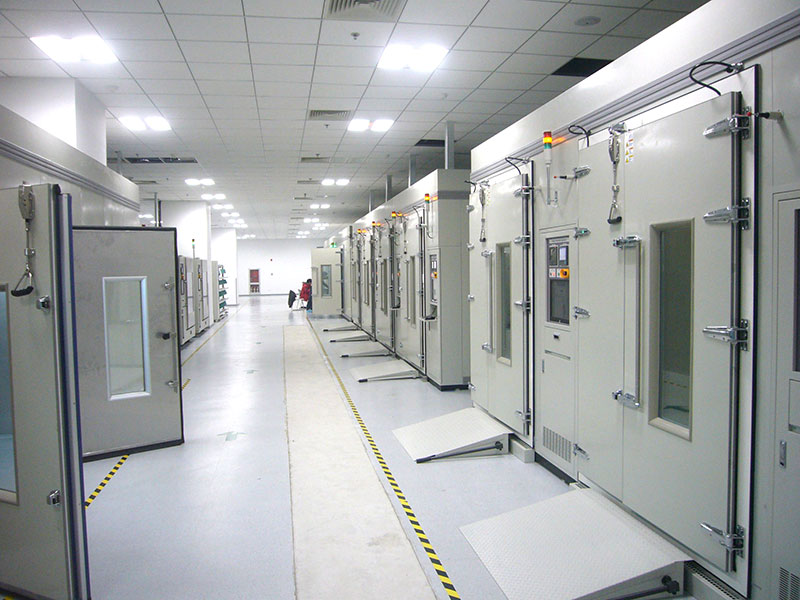

R-WTH-110m3步入式恒溫恒濕試驗室是我公司為某(mou)知名電腦(nao)生(sheng)產企(qi)業開發的(de)(de)超大型(xing)（容(rong)積(ji)：110m3）環境試驗(yan)設備。該設備核心控制(zhi)器(qi)(qi)采(cai)(cai)(cai)用(yong)德(de)國“西門(men)子(zi)”公司可編程邏輯控制(zhi)儀(yi)(yi)PLC，人機界面采(cai)(cai)(cai)用(yong)大屏真(zhen)彩中(zhong)文觸摸(mo)屏和上位(wei)機PC系統(tong)，并配有美國“吉(ji)時(shi)利(li)多路溫(wen)度(du)(du)巡檢儀(yi)(yi)"便于檢測(ce)(ce)試驗(yan)室(shi)(shi)內(nei)(nei)各點(dian)溫(wen)濕(shi)度(du)(du)。試驗(yan)室(shi)(shi)內(nei)(nei)配有檢測(ce)(ce)用(yong)鋁合金機架，可放置約200臺PC主機，PC主機由局域(yu)網連接，經外部監測(ce)(ce)機可同時(shi)測(ce)(ce)試約200臺PC主機。系統(tong)傳(chuan)感(gan)器(qi)(qi)采(cai)(cai)(cai)用(yong)芬蘭“VAISALA"溫(wen)濕(shi)度(du)(du)傳(chuan)感(gan)器(qi)(qi)，精度(du)(du)高，穩定性(xing)好。加(jia)(jia)濕(shi)器(qi)(qi)采(cai)(cai)(cai)用(yong)瑞士AXAIR的(de)(de)MK5，加(jia)(jia)濕(shi)量大，可靠性(xing)高。壓(ya)(ya)縮(suo)機組采(cai)(cai)(cai)用(yong)德(de)國“博客”半封(feng)閉壓(ya)(ya)縮(suo)機組。步入式恒溫(wen)恒濕(shi)試驗(yan)室(shi)(shi)采(cai)(cai)(cai)用(yong)高級彩鋼庫板，內(nei)(nei)板為不銹鋼板。采(cai)(cai)(cai)用(yong)整體一(yi)體化拼塊組裝結(jie)構，外型(xing)美觀大方(fang)。各操(cao)作參數如箱(xiang)內(nei)(nei)溫(wen)度(du)(du)濕(shi)度(du)(du)、負(fu)載電壓(ya)(ya)、頻率等集于一(yi)體，操(cao)作簡單方(fang)便。

    1、試驗室的主要用途及適用范圍
    步入式恒溫恒濕試驗室主要用于檢驗試件溫度及濕度應力，可廣泛用于航天、航空、電子、冶金.石油、化工等領域。
    步入式恒溫恒濕試驗室主要依據雙方簽定的技術協議和相關的試驗箱技術條件，GB10586- -89《濕熱試驗箱技術條件》，GB10592--89《高低溫試驗箱技術條件》等相關的國家標準進行設計制造。
    2、試驗室的技術特性
    1） 溫度范圍：-5～80℃；
    2）溫度波動度： 士0.5℃；
    3）溫度偏差：≤+2℃；
    4）濕度范圍：20% ～ 98%
    5） 濕度偏差：3%；
    （以上指標均在負載條件下檢測）
    6）升降溫速率：19℃ / min （全程 平均帶實際負載工作條件下）；
    7）負載：200臺臺式PC電腦（每臺用電功率300W，發熱功率180W），單臺主機尺寸（230 x 450 x 460）mm；
    8）風速：<1.0m/s；
    9）噪音：≤70dB；
    10）底板承重 ：300kg/ m3；
    11）安裝功率：300kW；
    12）工作室尺寸：D*W*H=10000x5000 x 2200mm，
    13）外形尺寸：D*W*H=10300x6200x3200mm。
    3  結構特點
    步入式恒溫恒濕試驗室主要由主室體，制冷機組及加濕機組，電控柜，負載電源變壓器組成。制冷機組、加濕機組放置于主室體的左后部，控制柜位于室體左面。
    1）主室體包括工作室和空調室。工作室里裝有放置PC電腦的機架。空調室從上到下分別為風葉，加熱器，加濕器噴管，蒸發器。工作室循環風機電機位于箱體項部。加熱器及傳感器引線通過主室體頂部引向箱體外面。蒸發器銅管也是通過室體左壁引向箱外。溫濕度傳感器置于工作室頂風道內。工作室設置了，上風道和側風道，由10個循環鼓風機組成了風路系統。主加熱器，輔加熱器、加濕器、加濕器噴管均布在空調室內。
    2）制冷系統由壓縮機和制冷輔件等組成。該系統機組采用50HP水冷機組一臺，怍為箱內制冷。除濕系統由壓縮機和制冷輔件等組成。該系統機組采用15HP水冷機組一臺，作為箱內除濕。低溫配件大多數為進口件。
    3）控制柜主要是主控制器PLC及交流接觸器和斷路器等低壓器件構成。
    4）負載電源變壓器為箱內 PC主機提供6檔交流電壓。R-WTH-110結構合理， 10個變頻調節的強力循環鼓風機和三面風道系統很好的保證了箱內均.勻度指標和溫濕度指標。高精度的“VAISALA"溫濕度傳感器，確保了箱內溫濕度的準確性和穩定性。
    4、控制系統簡介
    步入式恒溫恒濕試驗室采用德國“西門子”公司可編程邏輯控制儀PLC，作為核心控制器。人機界面采用10寸大屏真彩中文觸摸屏和上位機PC系統。
    控制器程序基本型容量為130個，每個程序可設置50步，一個程序總運行時間32766min。循環運行時間為（999 x 32766）min。程序可連接多4個程序。
    程序重復次數多999次。可手動定值操作，也可程序自動操作，具有掉電自恢復運行功能，歷史記錄打印，查看功能，定時開關機功能，定值斜率功能，程序段跳步功能，大容量程序，強大的功能可以充分滿足用戶的不同操作要求。
    由于采用10寸大屏真彩中文觸摸屏，使得系統操作過程非常簡單，這也是設備的特點。
    系統操作非常簡便，在定值狀態下只需設置好溫度、濕度、電壓值，然后觸模運行按扭即可完成操作。在程序狀態下只需設置一條曲線號，然后觸摸運行按扭即可完成操作。
    系統運行參數及運行狀態都在此人機界面中實時給出，所有設置參數系統都有安全提示功能，如有錯誤的操作，系統將自動屏蔽，從而提高了可靠性。
    系統具有超溫、超壓、過載、油壓等19種報警。每出現一個報警，系統自動停止相應的執行器，人機界面彈出一個報警畫面。報警畫面顯示報警信息，維修提示，排除故障后點擊復位按扭，將清除報警信息；若報警仍然存在，報警畫面仍將顯示。只要出現報警畫面，蜂鳴器將發出蜂鳴。報警事件將被存于歷史記錄中，供查看和打印。
    系統的電控柜背部有和上位機連接的接口，通過PC機可以同時控制系統運行，操作者可以將PC機和觸摸屏的參數，相互傳遞。例如：可以將PC機
    的曲線調人觸摸屏中，反之可以將觸摸屏的曲線調人PC中。
    R-WTH-110高低溫交變濕熱試驗室的設計充分考慮了用戶的使用特點，采用合理的結構形式，先進的加工工藝，同時也具有先進的技術指標，且外型美觀，操作簡便，可靠性高。
