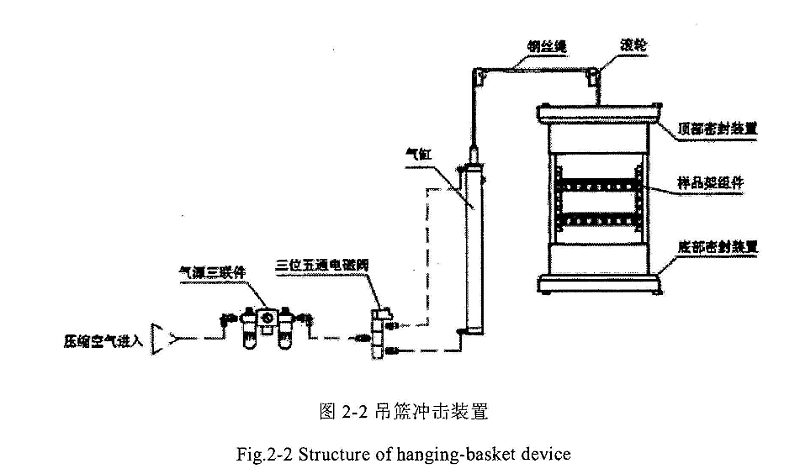

吊籃式冷熱沖擊試驗箱的上部是高溫室下部是低溫室，試驗樣晶固定在吊籃上。吊籃式冷熱沖擊試驗箱的結構如圖2-2所示，裝置通過三位五通電磁閥控制氣缸軸的上下移動，再通過鋼絲繩、滾輪與氣缸軸的配合來驅動吊籃。

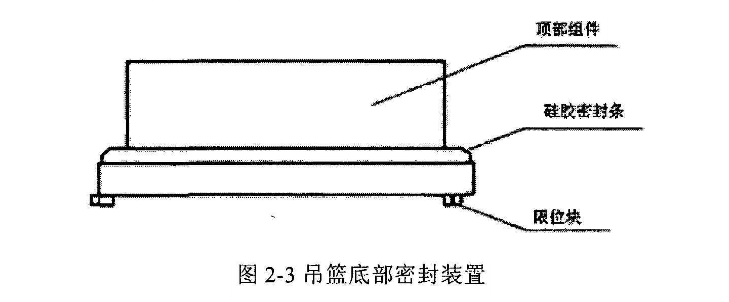

    當試(shi)驗樣品需要(yao)進行高溫試(shi)驗時，氣缸(gang)軸(zhou)向下移(yi)動，通過(guo)鋼絲繩帶動吊籃(lan)(lan)向上(shang)移(yi)動，同時利(li)用(yong)氣缸(gang)的(de)拉(la)力使(shi)吊籃(lan)(lan)底(di)(di)部密(mi)封裝置(zhi)(zhi)與試(shi)驗箱內壁緊密(mi)配合，從而達到高氣密(mi)性的(de)效果。吊籃(lan)(lan)底(di)(di)部密(mi)封裝置(zhi)(zhi)如(ru)圖(tu)2-3所示，由頂部組(zu)件(jian)、硅膠密(mi)封條、限(xian)位塊(kuai)(kuai)組(zu)成(cheng)。頂部組(zu)件(jian)為隔(ge)熱部件(jian)，里面(mian)填充了保溫棉；硅膠密(mi)封條用(yong)于(yu)保證吊籃(lan)(lan)移(yi)動時的(de)氣密(mi)性；密(mi)封裝置(zhi)(zhi)下方(fang)安裝有限(xian)位塊(kuai)(kuai)，用(yong)于(yu)固定吊籃(lan)(lan)的(de)運動軌跡(ji)。

    同理，當進行低溫試驗時，氣缸軸向上移動，吊籃則向下移動，同時利用重力使得吊籃頂部密封裝置與試驗箱內壁緊密配合，從而達到高氣密性的效果。
    氣缸上方設置有位置開關，感應器可以感應到氣缸里面活塞的位置，從而調節感應器的位置，就可以調節氣缸軸的伸出距離，也就可以調整吊籃向下移動時壓在箱體隔板上的壓力，并可以防止鋼絲繩松動。
