1、調試樣機

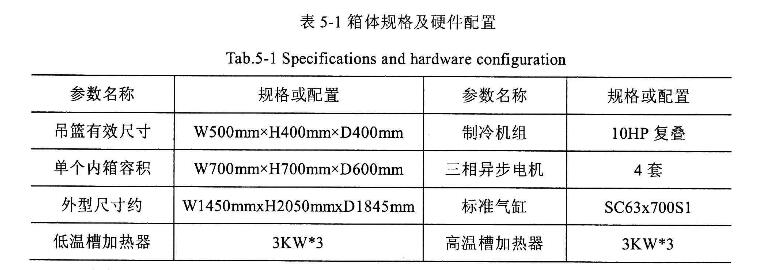

    試驗的吊籃式冷熱沖擊試驗箱主(zhu)要規格參數和硬件配置如下(xia)表(biao)所示。

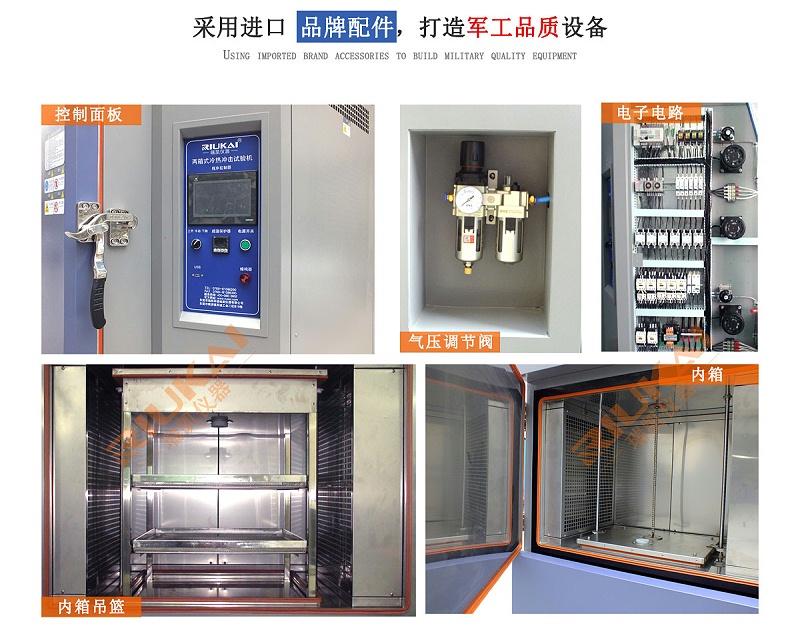

    實物設備及其左剖視圖如下所示：

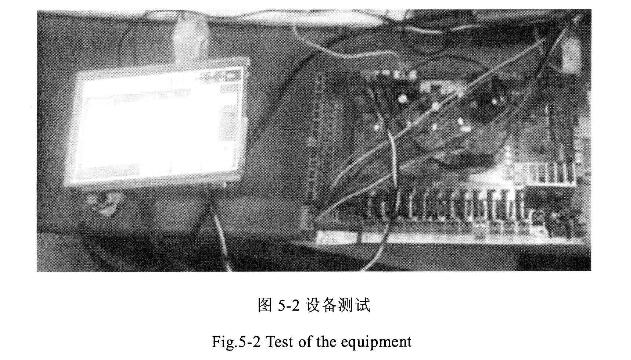

    樣(yang)機(ji)設備的(de)原控(kong)制(zhi)(zhi)器(qi)為(wei)(wei)某型號PLC及其(qi)配套的(de)HMI，需要用自主(zhu)研發(fa)的(de)控(kong)制(zhi)(zhi)器(qi)的(de)控(kong)制(zhi)(zhi)信號將其(qi)在配電盤(pan)的(de)控(kong)制(zhi)(zhi)信號替換掉(diao)，如圖5-2所示，為(wei)(wei)調(diao)(diao)試現場一個觸摸(mo)式(shi)控(kong)制(zhi)(zhi)器(qi)與用于調(diao)(diao)試的(de)測控(kong)模塊。

    2、測試工具

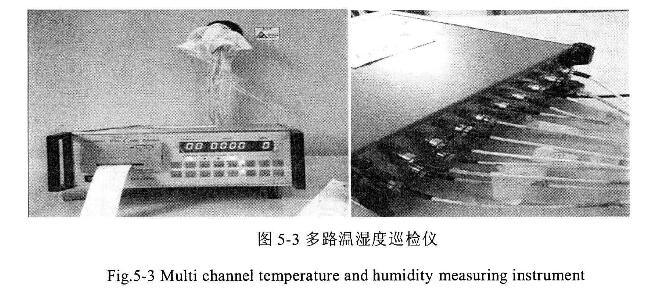

    測(ce)試(shi)(shi)工(gong)具是多路溫(wen)濕度(du)巡檢(jian)儀，如圖5-3所示，29 路PT100輸(shu)入（通過設備(bei)測(ce)試(shi)(shi)孔測(ce)量設備(bei)內部溫(wen)度(du)），精度(du)是±0.1℃ ，帶(dai)有(you)打(da)印機(ji)(ji)。其讀取傳(chuan)感器溫(wen)度(du)的方式為(wei)紙質打(da)印，根據(ju)測(ce)試(shi)(shi)標準GB-T5170.2-2008，溫(wen)度(du)度(du)讀取頻率為(wei)每1min記錄一次(ci)，每次(ci)時長30min，因此(ci)巡檢(jian)儀打(da)印機(ji)(ji)設定為(wei)一分鐘打(da)印一次(ci)。

    3、傳感器布置

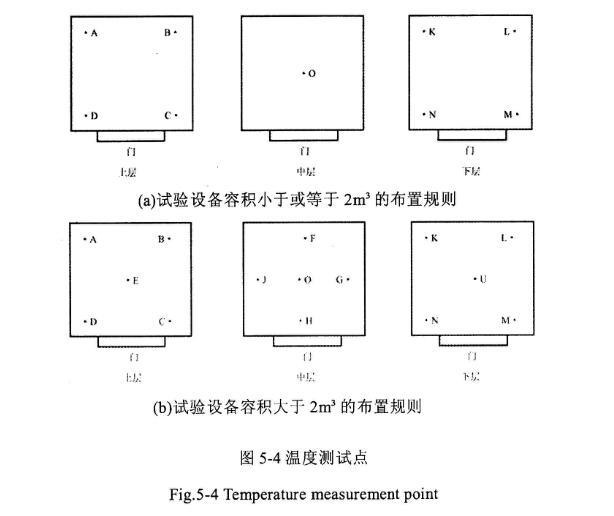

    根據吊籃式冷熱沖擊試驗箱容積的(de)的(de)大小，將(jiang)工作空(kong)(kong)間分為上、中(zhong)、下(xia)三層，中(zhong)層通(tong)過(guo)工作空(kong)(kong)間幾何點(dian)。將(jiang)一定數量的(de)溫(wen)度傳感器布置在(zai)規定的(de)未知數，傳感器不應受冷熱源直接輻(fu)射。根據標準GB-T5170.2-2008， 環(huan)境(jing)試驗設備溫(wen)度測量點(dian)的(de)規定放(fang)置點(dian)如下(xia)圖所示。

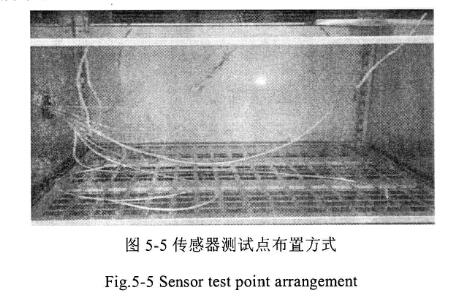

    由于(yu)本設計中的(de)試驗對象(xiang)容積小于(yu)2m3，因此只需進行九個溫度測量點的(de)布置，即圖5-4（a）中吊(diao)籃式冷熱沖擊試驗箱內上(shang)層A、B、C、D，中層0，下層K、L、M、N這個九個點，如圖5-5所示(shi)。

    4、溫度標稱值選擇

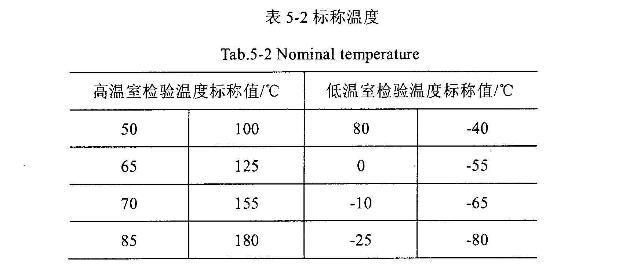

    在吊籃(lan)式冷(leng)熱沖擊試驗(yan)箱溫(wen)度可調范(fan)圍內，一般選取(qu)GB/T2423.1與(yu)GB/T2423.2標(biao)準中規定的有代表性的溫(wen)度標(biao)稱值(zhi)作為設(she)備溫(wen)度測量的運行點(dian)。現選取(qu)的用(yong)于檢驗(yan)設(she)備的溫(wen)度標(biao)稱值(zhi)如下表。
