引言

    采用 RK-TH-150高低溫濕熱試驗箱參與某公司組織的低溫對比試驗，試驗后收到該公司提供的《測量審核結果報告》。報告給出樣品的動作溫度指定值為-15.50℃，而RK-TH-150高低溫濕熱試驗箱的動作溫度測試值為-12.2℃，根據評價依據CNAS- GL: 2006 《能力驗證結果的統計處理和能力評價指南》評價，Z比分數值為3.92，測量審核結論不滿意。
    本次參與低溫試驗的試驗設備為東莞市瑞凱環境檢測儀器有限公司生產的RK-TH-150型 高低溫濕熱試驗箱。針對本次測量審核不滿意結論，進行了原因查找與分析。

    1 、RK-TH-150低溫試驗的測量結果

    1.1 低溫試驗的規定要求

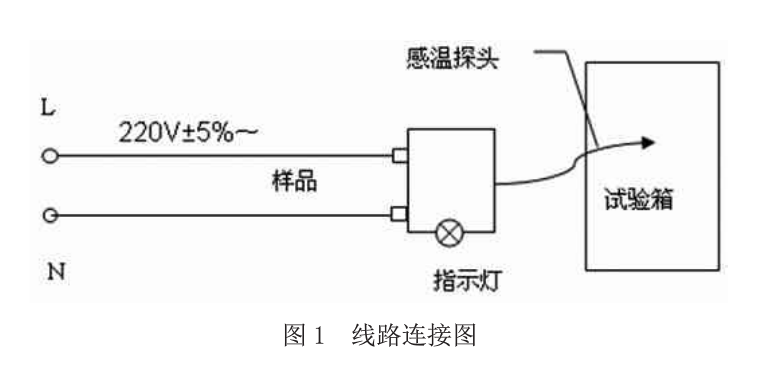

    1)樣品線路連接方法如圖1所示。其中試驗供電電源220V+5%一、50Hz土1%，電路導線橫截面積1.0mm2。
    2)樣品放置在試驗箱外，將樣品感溫探頭放入試驗箱中。
    3)接通電路，開啟試驗箱，從常溫開始降溫，觀察指示燈狀態，至指示燈熄滅，記錄指示燈熄滅解間樣品的動作溫度。
    1.2 低溫試驗方法

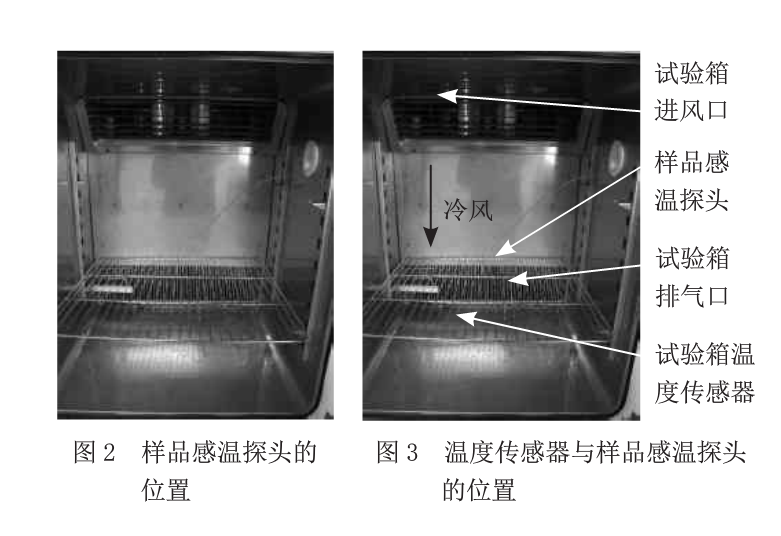

    按低溫試驗規定要求把樣品的感溫探頭放入RK-TH-150型高低溫濕熱試驗箱中。感溫探頭放入位置如圖2所示。

    低(di)溫試驗(yan)中的(de)樣品的(de)動作(zuo)溫度的(de)讀(du)取(qu)中采用的(de)是(shi)試驗(yan)箱自帶溫度顯示。

    1.3 低溫試驗結果
    低溫試驗是從試驗箱的初始溫度21.4 ℃開始降溫，指示燈熄滅，試驗箱自帶顯示溫度為-12.2℃， 即記錄試驗箱溫度為- 12.2℃。

    2、試驗試驗測量審核不滿意原因分析

    2.1 試驗試驗測量審核不滿意原因分析

    RK-TH-150型(xing)高低溫濕熱(re)試驗箱(xiang)箱(xiang)體的(de)(de)進風(feng)口位(wei)(wei)置(zhi)、箱(xiang)休的(de)(de)排(pai)氣口位(wei)(wei)置(zhi)、箱(xiang)體的(de)(de)溫度(du)傳感器位(wei)(wei)置(zhi)及(ji)本(ben)次低溫試驗的(de)(de)樣品感溫探頭(tou)的(de)(de)位(wei)(wei)置(zhi)如圖3所示。

    由(you)于本次(ci)低(di)溫(wen)(wen)(wen)(wen)試(shi)驗(yan)是從常(chang)溫(wen)(wen)(wen)(wen)開始(shi)降(jiang)(jiang)(jiang)溫(wen)(wen)(wen)(wen)，觀察指示燈(deng)熄滅并記錄指示燈(deng)熄滅瞬(shun)間(jian)樣(yang)品(pin)的(de)(de)(de)(de)動作溫(wen)(wen)(wen)(wen)度(du)(du)(du)(du)，樣(yang)品(pin)動作反映的(de)(de)(de)(de)是試(shi)驗(yan)箱(xiang)(xiang)(xiang)降(jiang)(jiang)(jiang)溫(wen)(wen)(wen)(wen)的(de)(de)(de)(de)動態過(guo)程的(de)(de)(de)(de)溫(wen)(wen)(wen)(wen)度(du)(du)(du)(du)。冷氣(qi)進風口(kou)位于箱(xiang)(xiang)(xiang)體里面(mian)的(de)(de)(de)(de)頂后部(bu)(bu)位置，箱(xiang)(xiang)(xiang)體的(de)(de)(de)(de)溫(wen)(wen)(wen)(wen)度(du)(du)(du)(du)感(gan)應器(qi)位于箱(xiang)(xiang)(xiang)體里面(mian)的(de)(de)(de)(de)底后部(bu)(bu)排氣(qi)口(kou)位置附(fu)近(jin)。在(zai)低(di)溫(wen)(wen)(wen)(wen)試(shi)驗(yan)過(guo)程中(zhong)，冷氣(qi)從箱(xiang)(xiang)(xiang)體頂部(bu)(bu)進風口(kou)進入箱(xiang)(xiang)(xiang)體，再由(you)箱(xiang)(xiang)(xiang)體底部(bu)(bu)的(de)(de)(de)(de)排風口(kou)排出，在(zai)降(jiang)(jiang)(jiang)溫(wen)(wen)(wen)(wen)過(guo)程中(zhong)，箱(xiang)(xiang)(xiang)體內部(bu)(bu)因(yin)為冷風的(de)(de)(de)(de)傳遞流動會形成一定的(de)(de)(de)(de)溫(wen)(wen)(wen)(wen)度(du)(du)(du)(du)梯度(du)(du)(du)(du)。在(zai)本次(ci)低(di)溫(wen)(wen)(wen)(wen)試(shi)驗(yan)中(zhong)箱(xiang)(xiang)(xiang)體的(de)(de)(de)(de)溫(wen)(wen)(wen)(wen)度(du)(du)(du)(du)傳感(gan)器(qi)位置和樣(yang)品(pin)感(gan)溫(wen)(wen)(wen)(wen)探頭位置不(bu)同，與箱(xiang)(xiang)(xiang)體的(de)(de)(de)(de)進氣(qi)口(kou)的(de)(de)(de)(de)相對(dui)距離也不(bu)一樣(yang)， 因(yin)此在(zai)低(di)溫(wen)(wen)(wen)(wen)試(shi)驗(yan)的(de)(de)(de)(de)降(jiang)(jiang)(jiang)溫(wen)(wen)(wen)(wen)試(shi)驗(yan)過(guo)程中(zhong)，試(shi)驗(yan)箱(xiang)(xiang)(xiang)自帶的(de)(de)(de)(de)溫(wen)(wen)(wen)(wen)度(du)(du)(du)(du)感(gan)應器(qi)所(suo)檢測到的(de)(de)(de)(de)溫(wen)(wen)(wen)(wen)度(du)(du)(du)(du)與樣(yang)品(pin)感(gan)溫(wen)(wen)(wen)(wen)探頭感(gan)測到的(de)(de)(de)(de)溫(wen)(wen)(wen)(wen)度(du)(du)(du)(du)是不(bu)一致的(de)(de)(de)(de)。

由上述分(fen)析可知，本次由RK-TH-150型高低溫濕(shi)熱(re)試(shi)驗箱箱體自帶(dai)的(de)顯示溫度(du)給(gei)出的(de)數據，不是樣品感溫探頭感測(ce)到的(de)真實溫度(du)。

    2.2  RK-TH-150降溫過程的驗證

    把點溫計探頭放置在RK-TH-150試驗箱中圖2所示的樣品感溫探頭位置。從常溫開始降溫，模擬低溫試驗測量樣品動作溫度的全過程。
    觀察RK-TH-150降溫過程中，溫度從常溫降至-11.5℃過程中，開始階段降溫速率較快，后降溫逐漸減緩，陶溫過程中試驗箱顯示溫度和點溫計測試溫度差距不同。溫度降至-11.5℃ (試驗箱顯示溫度)左右時，出現暫:停、回溫現象，溫度回升到- 9.5℃左右，之后出現快速降溫。降溫中出現的暫停、回溫現象是因為RK-TH-150型高低溫濕熱試驗箱有兩組壓縮機，從常溫開始降溫過程中，級壓編機啟動、工作，溫度降至-11.5℃，暫停之后，第二級壓縮機啟動、工作。
    在試驗箱顯示溫度的-3℃到- 13.3℃范圍對應點溫計測試溫度。
    其中，RK-TH-150檢測-12.2℃溫度點附近溫度-12.4℃，點溫計檢測到的樣品感溫探頭位置溫度為-15.9℃。
    即RK-TH-150檢測- 12.2℃溫度時，樣品感溫探頭位置溫度應為-15.7℃左右。

    3 、RK-TH-150型高低溫濕熱試驗箱自身評價

    3.1 校準
    按JJF 1101-2003《環境試驗設備溫度、濕度校準規范》要求對RK-TH-150型高低溫濕熱試驗箱進行了校準，其證書校準點溫度有125℃、-10℃、-70℃。
    3.2  -15℃溫度點的計量
    按℃B/T 5170.2-2008 《檢定計量方法》要求對RK-TH-150型高低溫濕熱試驗箱的-15℃進行了校準。

    4、試驗結果分析

    本次低溫試驗測試審核結論不滿意的原因：本次低溫試驗的測試本身是降溫過程的動態測試，試驗人員讀取的溫度是箱體自帶的溫度顯示溫度。試驗箱在降溫過程中，箱體內是有一定的溫度梯度，而試驗箱箱體的溫度傳感器位置、樣品感溫探頭的位置不在一處，與冷風進人口的距離也不一樣，使得箱體的溫度傳感器位置檢測到的溫度不是樣品感溫探頭感測到的實際溫度。
