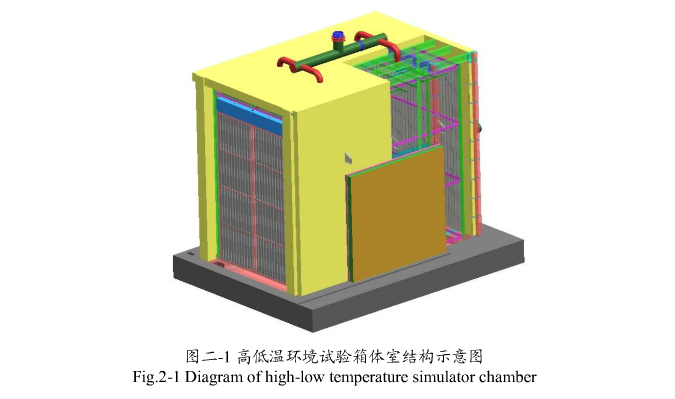

高低溫環境試驗箱體結構(gou)如(ru)圖2-1所示，試(shi)(shi)驗(yan)箱主體與啟閉(bi)門兩部(bu)分，其中(zhong)(zhong)試(shi)(shi)驗(yan)箱主體建立(li)在預先成(cheng)型的(de)混凝土地基上；兩個(ge)啟閉(bi)門中(zhong)(zhong)，一個(ge)與外界空(kong)間連通，另一個(ge)與相鄰(lin)試(shi)(shi)驗(yan)空(kong)間連通，方便后繼試(shi)(shi)驗(yan)擴展使用。

    試驗箱體的底部保溫結構由砌在混凝土地面上的泡沫玻璃磚實現，玻璃磚砌體表面鋪設不銹鋼板來保護砌體結構，防止玻璃磚局部壓潰。試驗箱體主體由內框架、外框架與保溫結構組成。箱體內框架主要采用不銹鋼材質的薄壁方管與薄波紋板焊接而成，兼顧內框架的強度與密封性能。外框架為常規建筑工字鋼結構，試驗箱體四周壁面與頂面的多層保溫結構鋪設在內框架與外框架之間，箱體內框架與外框架之間為弱連接結構。高低溫試驗箱體的頂部與底部分別設有一組風管，用于輸運試驗箱體的高低溫氮氣。

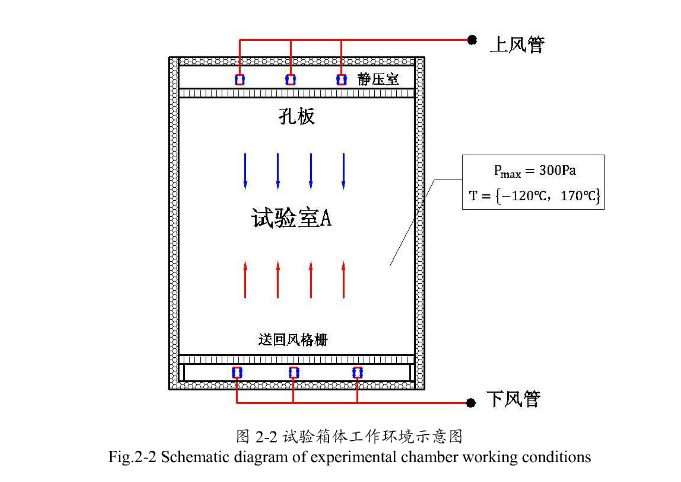

    如(ru)圖(tu)2-2所示，高低(di)溫環境(jing)試(shi)(shi)驗(yan)箱(xiang)體的(de)(de)內(nei)部環境(jing)溫度為-120℃~170℃，箱(xiang)體的(de)(de)內(nei)框架直接接觸箱(xiang)體內(nei)高低(di)溫交變(bian)氣(qi)(qi)(qi)體環境(jing)。箱(xiang)體內(nei)部循環流動的(de)(de)氮氣(qi)(qi)(qi)使箱(xiang)體的(de)(de)內(nei)部承受輕微的(de)(de)正壓，設計壓力為300Pa。 試(shi)(shi)驗(yan)系(xi)統(tong)上下兩(liang)組風管(guan)(guan)通過進(jin)氣(qi)(qi)(qi)歧管(guan)(guan)分流后(hou)進(jin)入箱(xiang)體內(nei)部。為了使進(jin)氣(qi)(qi)(qi)歧管(guan)(guan)的(de)(de)氣(qi)(qi)(qi)流更為穩定可控，試(shi)(shi)驗(yan)箱(xiang)體內(nei)頂(ding)部、底部均設有一定的(de)(de)空間作為氣(qi)(qi)(qi)體靜壓室，進(jin)氣(qi)(qi)(qi)歧管(guan)(guan)的(de)(de)出口置(zhi)于靜壓室內(nei)。

    試驗箱體除了承受高低溫交變沖擊外，還需承載試驗所需的機械載荷。試驗箱體地面的承載能力必須滿足試驗設備的載荷，頂部設計必須滿足試驗設備的吊掛荷載等需求。
