0、引言(yan)

    1、試驗(yan)設備(bei)和材料(liao)

    2、試驗方法

    3、試驗(yan)結果與討(tao)論(lun)

    從(cong)表(biao)1可(ke)看出，各個批次的PET薄膜在放人恒溫(wen)恒濕箱500h后，表(biao)面張力就(jiu)已大幅下降，約從(cong)48 dyn/cm降到42 dyn/cm; 1500 h后，表(biao)面張力已降到36 dyn/cm以下。

    PET薄膜表面張(zhang)力(li)的(de)大小隨著老化時間(jian)的(de)延長而降(jiang)低，這與電(dian)(dian)暈(yun)處(chu)理和PET水解(jie)有關。濕(shi)熱老化初(chu)期(qi)，電(dian)(dian)暈(yun)效(xiao)果開始失(shi)效(xiao)，PET水解(jie)速率較慢(man)，500 h時電(dian)(dian)暈(yun)效(xiao)果已完全(quan)失(shi)效(xiao)。隨著老化時間(jian)的(de)延長，水解(jie)速率加快，PET加速降(jiang)解(jie)，由大分子(zi)(zi)變成小分子(zi)(zi)，PET化學結(jie)構發(fa)生變化，所以表面張(zhang)力(li)下(xia)降(jiang)。

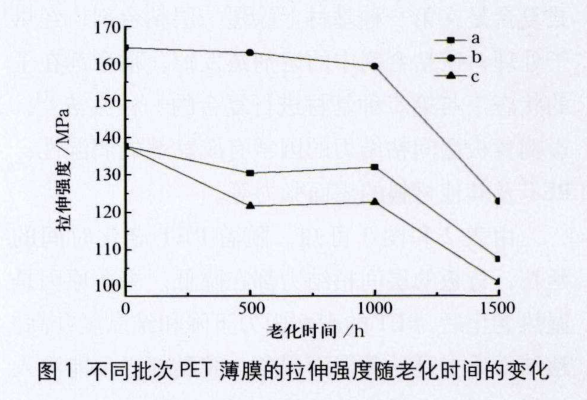

    拉(la)伸(shen)(shen)(shen)強(qiang)(qiang)(qiang)度(du)是(shi)(shi)材(cai)料能(neng)承受的(de)(de)拉(la)伸(shen)(shen)(shen)應(ying)力(li)，通(tong)常出現在(zai)材(cai)料的(de)(de)屈服點或斷裂點。從(cong)表(biao)(biao)1和(he)圖(tu)1可看出，a、b、c批次的(de)(de)PET薄膜(mo)在(zai)1000h老化(hua)后(hou)，拉(la)伸(shen)(shen)(shen)強(qiang)(qiang)(qiang)度(du)的(de)(de)下降(jiang)(jiang)幅度(du)都不大，這是(shi)(shi)PET的(de)(de)結晶度(du)和(he)水解作用共同作用的(de)(de)結果(guo)。水解反應(ying)造(zao)(zao)成(cheng)PET的(de)(de)降(jiang)(jiang)解對拉(la)伸(shen)(shen)(shen)強(qiang)(qiang)(qiang)度(du)產生負(fu)面影(ying)響(xiang)，但(dan)結晶度(du)的(de)(de)增(zeng)大(由表(biao)(biao)1和(he)圖(tu)2可看出)可抵消大部分影(ying)響(xiang)，所以整體表(biao)(biao)現為拉(la)伸(shen)(shen)(shen)強(qiang)(qiang)(qiang)度(du)下降(jiang)(jiang)幅度(du)不大。而(er)老化(hua)1000 h后(hou)，拉(la)伸(shen)(shen)(shen)強(qiang)(qiang)(qiang)度(du)大幅下降(jiang)(jiang)，主要原因是(shi)(shi)雖然結晶度(du)仍(reng)在(zai)增(zeng)加，但(dan)是(shi)(shi)水解反應(ying)造(zao)(zao)成(cheng)的(de)(de)分子鏈下降(jiang)(jiang)占主導作用，從(cong)而(er)引起(qi)拉(la)伸(shen)(shen)(shen)強(qiang)(qiang)(qiang)度(du)大幅下降(jiang)(jiang)。

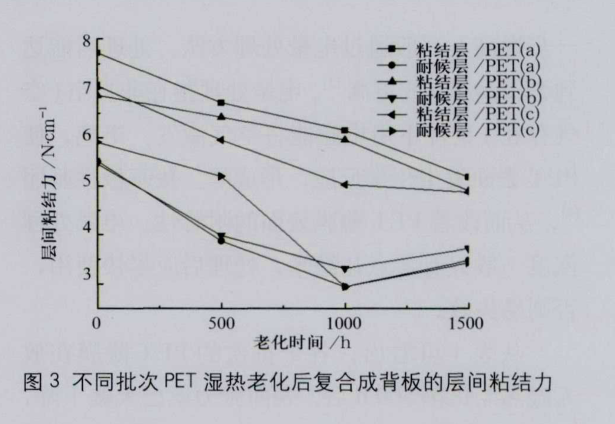

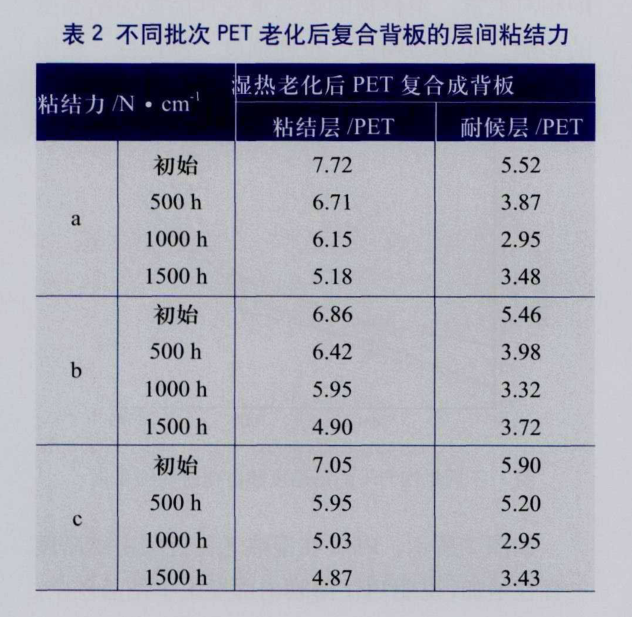

    由(you)表(biao)2和(he)圖(tu)3可知(zhi)，隨(sui)著(zhu)PET老(lao)化時間(jian)的(de)(de)(de)(de)(de)(de)(de)延長，背板的(de)(de)(de)(de)(de)(de)(de)層間(jian)粘(zhan)結(jie)(jie)(jie)力(li)都在(zai)降低。主(zhu)要原因是(shi)濕(shi)(shi)(shi)熱老(lao)化后(hou)，PET的(de)(de)(de)(de)(de)(de)(de)表(biao)面(mian)(mian)(mian)(mian)(mian)(mian)張(zhang)力(li)下降和(he)結(jie)(jie)(jie)晶度升高。粘(zhan)結(jie)(jie)(jie)本質上是(shi)一種(zhong)表(biao)面(mian)(mian)(mian)(mian)(mian)(mian)現象， 膠(jiao)黏(nian)劑(ji)(ji)必(bi)須能滲 人材料表(biao)面(mian)(mian)(mian)(mian)(mian)(mian)所有的(de)(de)(de)(de)(de)(de)(de)孔隙和(he)縫隙中(zhong)，才能達到(dao)良好(hao)的(de)(de)(de)(de)(de)(de)(de)粘(zhan)結(jie)(jie)(jie)。而膠(jiao)黏(nian)劑(ji)(ji)對PET基材的(de)(de)(de)(de)(de)(de)(de)滲人過(guo)程(cheng)只發生在(zai)無定(ding)形區域，濕(shi)(shi)(shi)熱老(lao)化后(hou)，結(jie)(jie)(jie)晶度增(zeng)加，PET部分(fen)分(fen)子(zi)由(you)無定(ding)形變(bian)(bian)成規則(ze)排列，滲人過(guo)程(cheng)減(jian)弱。為了獲(huo)得良好(hao)的(de)(de)(de)(de)(de)(de)(de)粘(zhan)結(jie)(jie)(jie)強度，膠(jiao)黏(nian)劑(ji)(ji)還(huan)必(bi)須很好(hao)地潤(run)(run)濕(shi)(shi)(shi)被粘(zhan)結(jie)(jie)(jie)表(biao)面(mian)(mian)(mian)(mian)(mian)(mian)。膠(jiao)黏(nian)劑(ji)(ji)與(yu)被粘(zhan)結(jie)(jie)(jie)表(biao)面(mian)(mian)(mian)(mian)(mian)(mian)的(de)(de)(de)(de)(de)(de)(de)潤(run)(run)濕(shi)(shi)(shi)特(te)性取決于兩者表(biao)面(mian)(mian)(mian)(mian)(mian)(mian)張(zhang)力(li)的(de)(de)(de)(de)(de)(de)(de)相對大(da)小(xiao)(xiao)。膠(jiao)黏(nian)劑(ji)(ji)的(de)(de)(de)(de)(de)(de)(de)表(biao)面(mian)(mian)(mian)(mian)(mian)(mian)張(zhang)力(li)值必(bi)須小(xiao)(xiao)于被粘(zhan)結(jie)(jie)(jie)表(biao)面(mian)(mian)(mian)(mian)(mian)(mian)的(de)(de)(de)(de)(de)(de)(de)臨界表(biao)面(mian)(mian)(mian)(mian)(mian)(mian)張(zhang)力(li)，一般膠(jiao)黏(nian)劑(ji)(ji)的(de)(de)(de)(de)(de)(de)(de)表(biao)面(mian)(mian)(mian)(mian)(mian)(mian)張(zhang)力(li)至(zhi)少要比被粘(zhan)結(jie)(jie)(jie)物的(de)(de)(de)(de)(de)(de)(de)表(biao)面(mian)(mian)(mian)(mian)(mian)(mian)張(zhang)力(li)小(xiao)(xiao)10 dyn/cm.本實(shi)驗中(zhong)，膠(jiao)黏(nian)劑(ji)(ji)的(de)(de)(de)(de)(de)(de)(de)表(biao)面(mian)(mian)(mian)(mian)(mian)(mian)張(zhang)力(li)不變(bian)(bian)，PET的(de)(de)(de)(de)(de)(de)(de)表(biao)面(mian)(mian)(mian)(mian)(mian)(mian)張(zhang)力(li)隨(sui)老(lao)化時間(jian)變(bian)(bian)小(xiao)(xiao)，兩者的(de)(de)(de)(de)(de)(de)(de)表(biao)面(mian)(mian)(mian)(mian)(mian)(mian)張(zhang)力(li)越來越相近，導致膠(jiao)黏(nian)劑(ji)(ji)在(zai)PET上的(de)(de)(de)(de)(de)(de)(de)潤(run)(run)濕(shi)(shi)(shi)性不好(hao)，所以層間(jian)粘(zhan)結(jie)(jie)(jie)力(li)降低。

    4、結論
