目的： 加速應力試驗 、加速壽命試驗 、環境應力篩選試驗（ESS）
    試驗標準（國內很多標準來源于美軍標）
    MIL-STD-202 Method 107 IEC60749-25
    JEDEC JESD22-A104-b IEC68-2-1
    MIL-STD-2164-85
    試驗方法 ：溫度沖擊試驗、溫度循環試驗 、溫度循環試驗
    試驗環境 ：比使用環境更嚴酷、極限使用環境、極限使用環境
    試樣 ：零部件、元器件，焊點（BGA，CSP） 成品
    試樣尺寸 ：小、 小、比較大

    試驗(yan)溫度范圍： -40（-55）～125（150）℃ 、-40（-65）～125（150）℃ 、-40（-0）～100℃

    溫度變化率：1槽法：大于30℃/分鐘 (空氣) 、2槽法：大于50℃/分鐘 (空氣)；1槽法：小于15℃/分鐘 (試樣) 、1槽法：小于20℃/分鐘 (空氣)
    加速系數： 100～500倍、比加速試驗加速系數小、 10～20倍

    試驗(yan)結(jie)果 ：設(she)計(ji)(ji)信(xin)息、設(she)計(ji)(ji)信(xin)息、生產品質(zhi)差異驗(yan)證(zheng)

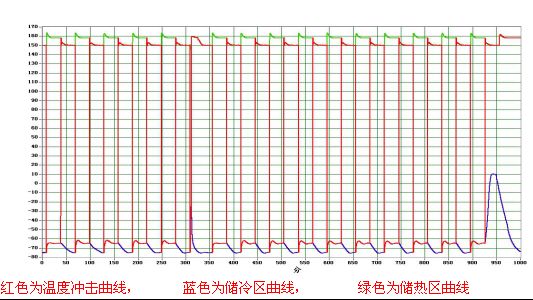

    溫度沖擊試驗：
    升溫/降溫速率不低于30℃/分鐘。溫度變化范圍很大，同時試驗嚴酷度還隨著溫度變化率的增加而增加。

    溫度沖擊試驗與溫度循環試驗的(de)差(cha)異主要(yao)是應力負(fu)荷機理不同。溫(wen)度沖擊(ji)試驗(yan)主要(yao)考察由(you)于蠕變及疲勞損(sun)傷(shang)引起的(de)失(shi)效，而溫(wen)度循環(huan)主要(yao)考察由(you)于剪(jian)切疲勞引起的(de)失(shi)效。

    溫度沖擊試驗容許使用二槽式試驗裝置；溫度循環試驗使用單槽式試驗裝置。在二槽式箱體內，溫度變化率要大于50℃/分鐘。

    引(yin)起溫(wen)度沖擊的原(yuan)因：回流焊，干燥，再加工，修理等制造、修理工藝中劇(ju)烈的溫(wen)度變化。

    加速應力試驗：

    加速(su)(su)試(shi)驗(yan)(yan)是使(shi)用比在實際環境中更短(duan)的(de)時間(jian)，對試(shi)驗(yan)(yan)樣(yang)品進(jin)行(xing)的(de)加速(su)(su)試(shi)驗(yan)(yan)，以(yi)考(kao)察其失(shi)效(xiao)機(ji)理(li)。試(shi)驗(yan)(yan)的(de)加速(su)(su)就(jiu)是采用加大應(ying)力的(de)方法促使(shi)試(shi)驗(yan)(yan)樣(yang)品在短(duan)期內失(shi)效(xiao)，但(dan)是必須(xu)注意避免其它(ta)應(ying)力原因引(yin)起的(de)失(shi)效(xiao)機(ji)理(li)。

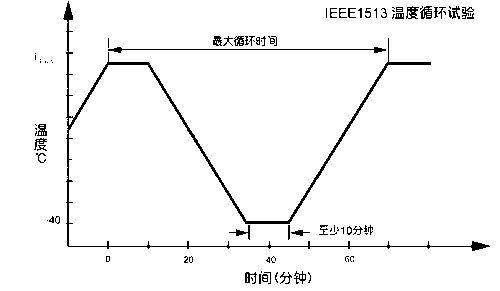

    溫度循環試驗：
    溫度循環就是將試驗樣品曝露于予設的高低溫交替的試驗環境中。為避開溫度沖擊影響，試驗時的溫度變化率必須小于20℃/分鐘。同時，為達到蠕變及疲勞損傷的效果，推薦試驗溫度循環為25℃～100℃，或者也可根據產品的用途使用0℃～100℃的循環試驗，曝露時間為各1 5分鐘。
    環境應力篩選試驗：
    對產品施加環境應力促使早期失效產品存在的潛在缺陷盡快暴露而予以剔除。ESS不是加速可靠性試驗，主要適用于成品的可靠性篩選試驗。
