環境模擬設備焊接不良會有什么影響？如何避免焊接隱患？
作者：
salmon范
編輯：
瑞凱儀器
來源(yuan)：
bibil.cn
發(fa)布日期： 2020.12.15
; 在(zai)環(huan)境模(mo)擬設備(bei)(bei)的(de)(de)制冷系統中，焊(han)(han)接(jie)(jie)一般用的(de)(de)是(shi)銅、鋁等有色金屬材料。在(zai)環(huan)境試驗設備(bei)(bei)的(de)(de)制造、安(an)裝和維修過程中，管道的(de)(de)焊(han)(han)接(jie)(jie)是(shi)關鍵的(de)(de)一環(huan)，直接(jie)(jie)影響到設備(bei)(bei)運行(xing)的(de)(de)效果、壽(shou)命(ming)和售后。所(suo)以(yi)正確的(de)(de)進行(xing)焊(han)(han)接(jie)(jie)這(zhe)一工序也需(xu)要引起(qi)行(xing)業從業者的(de)(de)重視。下面我們一起(qi)來看(kan)看(kan)，焊(han)(han)接(jie)(jie)不良會(hui)有什(shen)么影響？如何避免焊(han)(han)接(jie)(jie)隱患？
一、制冷系統焊接不(bu)良有什么(me)影響？

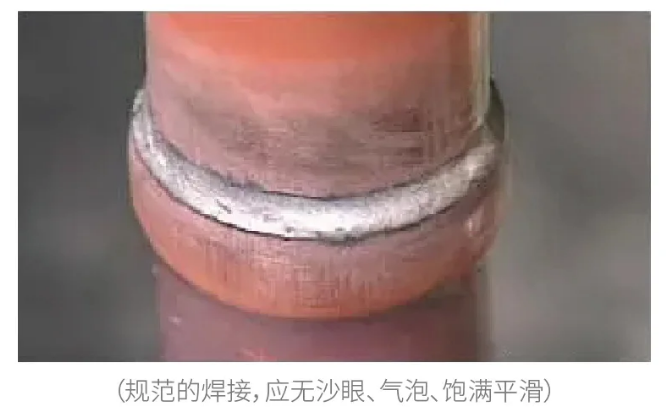

1、焊接(jie)不好存在泄漏(lou)點，會導致無制冷效果，更可(ke)能損壞(huai)制冷壓縮機。
焊接原本的作(zuo)用是(shi)將(jiang)制(zhi)冷系統連接內(nei)外機，使(shi)內(nei)、外機形成封閉系統，冷媒可以在(zai)內(nei)、外機內(nei)循環(huan)流動(dong)，一般情況下大管(guan)走氣態(tai)冷媒，小管(guan)走液態(tai)冷媒。而冷媒有什(shen)么用呢？
冷(leng)(leng)媒，又稱制(zhi)(zhi)冷(leng)(leng)劑、致冷(leng)(leng)劑、雪種，是(shi)制(zhi)(zhi)冷(leng)(leng)系統(tong)中完成能量(liang)轉化的(de)媒介(jie)物質。簡(jian)單地說就是(shi)，在室(shi)內(nei)(nei)機(ji)處吸(xi)收熱(re)量(liang)，在室(shi)外(wai)機(ji)處釋放(fang)熱(re)量(liang)，通過它把(ba)室(shi)內(nei)(nei)的(de)熱(re)量(liang)搬運到室(shi)外(wai)去(qu)。如果因為制(zhi)(zhi)冷(leng)(leng)系統(tong)焊接(jie)不好，那(nei)么環境試驗設備(bei)會出現(xian)泄漏，久而久之不僅(jin)無制(zhi)(zhi)冷(leng)(leng)效果，更有(you)可(ke)能損壞制(zhi)(zhi)冷(leng)(leng)壓縮機(ji)。

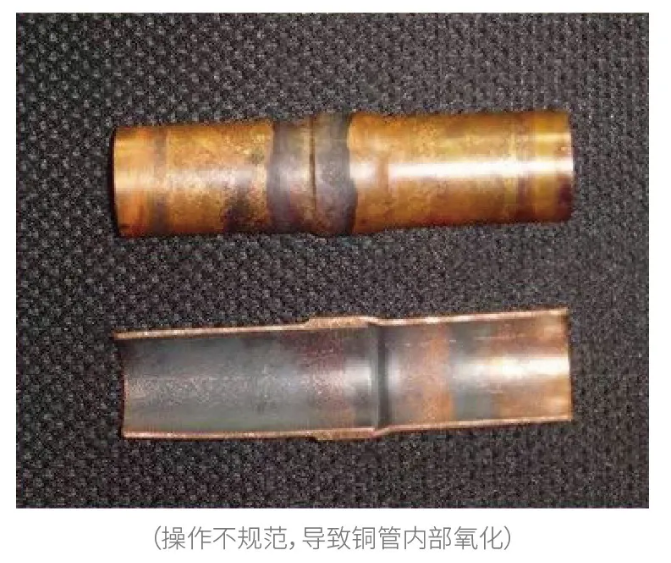

2、焊接問題：銅管內部生成(cheng)氧化層

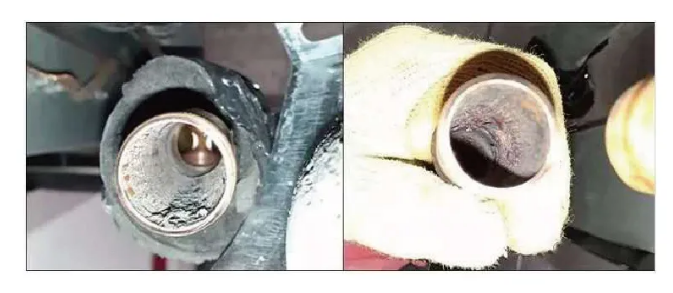

如上(shang)方(fang)圖片(pian)，焊(han)接過程中沒有規范(fan)操作(zuo)，導致銅管內壁生成黑(hei)黑(hei)的氧化皮，而下(xia)方(fang)圖片(pian)按正規操作(zuo)，焊(han)接處(chu)銅管內壁光亮如新，主要是(shi)管內并(bing)無氧化皮的產(chan)生。
需要明白的是(shi)，如果氧(yang)化(hua)皮沉積在室(shi)內機(ji)側，室(shi)內機(ji)冷(leng)媒流量受到極大影響(xiang)，制冷(leng)效果可(ke)能因此達不(bu)到應(ying)有的效果。如果氧(yang)化(hua)皮進入壓(ya)縮(suo)(suo)機(ji)，會加大壓(ya)縮(suo)(suo)機(ji)磨損(sun)(減少使用(yong)壽(shou)命)，甚至直接導致(zhi)壓(ya)縮(suo)(suo)機(ji)損(sun)壞(huai)。
為了避(bi)免(mian)產生因焊接不良(liang)而造成的(de)售后問(wen)題，省去解決售后問(wen)題時間(jian)和精力。瑞凱(kai)在(zai)環境試驗設備的(de)制(zhi)冷系統安裝施工的(de)時候，通過(guo)規范的(de)操作與嚴密(mi)的(de)測試，避(bi)免(mian)這(zhe)種情(qing)況的(de)發生。
二、如何(he)避免焊接隱患(huan)？

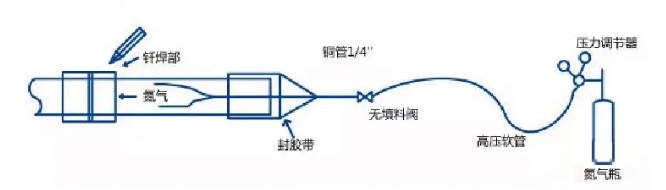

1、充(chong)氮(dan)焊接的(de)操作(zuo)
如何防止焊接時(shi)銅(tong)管(guan)內(nei)有(you)氧化(hua)皮(pi)的產(chan)生呢？充氮(dan)焊接可(ke)解決這個問題，因(yin)為氮(dan)氣(qi)的化(hua)學性質很穩定，充氮(dan)焊接可(ke)以防止銅(tong)管(guan)內(nei)壁在(zai)高(gao)溫下(xia)產(chan)生氧化(hua)皮(pi)。而空氣(qi)中含(han)有(you)氧氣(qi)，焊接銅(tong)管(guan)時(shi)會(hui)發(fa)生氧化(hua)反應，會(hui)產(chan)生氧化(hua)物。
需要特(te)別(bie)注(zhu)意的是：焊接完畢后，需要再繼續通氮氣3到(dao)5分鐘，直到(dao)不(bu)再發生氧(yang)(yang)化為止(zhi)，嚴(yan)禁(jin)(jin)用冷水冷卻(que)銅管表面。另(ling)外，特(te)別(bie)強調下，充氮保護氣體必須(xu)是氮氣，禁(jin)(jin)止(zhi)使用氧(yang)(yang)氣以免(mian)發生爆炸危險!焊接時氮氣壓力控制在0.2-0.3kgf/cm2左右(you)，不(bu)宜過大。
2、氣密性測試(shi)

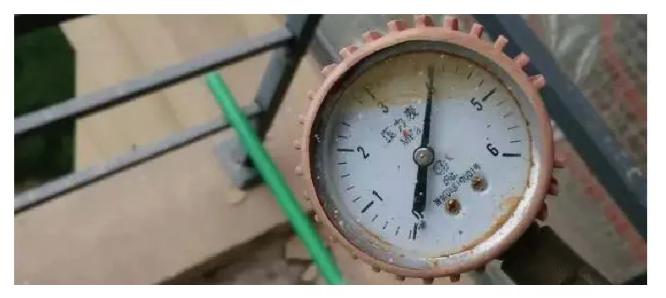

充氮(dan)(dan)焊(han)接完成(cheng)之后并(bing)不能代表(biao)焊(han)接好了，如果(guo)焊(han)接有沙眼(yan)氣泡等(deng)，需要重(zhong)新焊(han)接。因為需要氣密性測試。即焊(han)接完成(cheng)后必須對銅管(guan)進(jin)行(xing)的壓力測試，往銅管(guan)內充入(ru)一定壓力的氮(dan)(dan)氣進(jin)行(xing)保壓，用(yong)氮(dan)(dan)氣從低壓工藝(yi)口慢慢打入(ru)，如果(guo)系統有液路電(dian)磁閥(fa)先(xian)將電(dian)磁閥(fa)通電(dian)打開，在高壓工藝(yi)口掛正壓表(biao)檢(jian)測壓力。
R410A冷(leng)媒需保(bao)持(chi)管(guan)壓力(li)為40公斤，R22制(zhi)冷(leng)劑(ji)則需要保(bao)持(chi)管(guan)內(nei)壓力(li)為20公斤。保(bao)壓時(shi)長24小時(shi)。環(huan)境(jing)溫(wen)(wen)度(du)的(de)變化能引起的(de)氮氣壓力(li)變化，環(huan)境(jing)溫(wen)(wen)度(du)每有±1℃溫(wen)(wen)差，便會有±0.1 kgf/cm2的(de)壓力(li)差。
需要(yao)注意：嚴禁(jin)用(yong)氧氣(qi)進行保(bao)壓(ya)，氧氣(qi)與制(zhi)冷系(xi)統里面的冷凍油(you)接觸，容(rong)易發生爆炸!
三、總結
焊接是(shi)(shi)環境(jing)試驗(yan)設(she)備安裝施工過(guo)程中一個(ge)相當重(zhong)要(yao)的環節，焊接不規范可能(neng)導致焊接處存在泄漏點，焊接過(guo)程銅(tong)管內(nei)部生(sheng)成氧化(hua)皮。防止(zhi)焊接過(guo)程銅(tong)管內(nei)部氧化(hua)好(hao)辦法(fa)是(shi)(shi)充氮焊接，確(que)保焊接處無泄漏點必須要(yao)進(jin)行(xing)保壓試驗(yan)。
客服微信
