環境應力篩選試驗的參數確定
作(zuo)者：
salmon范
編輯：
瑞凱儀器
來(lai)源：
bibil.cn
發(fa)布(bu)日期： 2020.11.16
由(you)表1可(ke)以(yi)看出(chu)，溫度循(xun)環(huan)(huan)(huan)試驗(yan)和(he)隨(sui)(sui)機(ji)(ji)振(zhen)動(dong)應(ying)力試驗(yan)各自激發的(de)(de)缺(que)陷類型是不(bu)(bu)相(xiang)同的(de)(de)，因此(ci)不(bu)(bu)能(neng)互相(xiang)取代。然而，它(ta)們在(zai)激發缺(que)陷的(de)(de)能(neng)力上卻可(ke)以(yi)互相(xiang)補充和(he)加強，由(you)振(zhen)動(dong)加速(su)發展的(de)(de)缺(que)陷可(ke)能(neng)在(zai)溫度循(xun)環(huan)(huan)(huan)試驗(yan)中(zhong)以(yi)故(gu)(gu)障(zhang)的(de)(de)形式(shi)暴露出(chu)來；同樣(yang)，由(you)溫度循(xun)環(huan)(huan)(huan)加速(su)發展的(de)(de)缺(que)陷也可(ke)能(neng)在(zai)振(zhen)動(dong)中(zhong)以(yi)故(gu)(gu)障(zhang)形式(shi)暴露出(chu)來。因此(ci)，環(huan)(huan)(huan)境應(ying)力篩選的(de)(de)試驗(yan)剖(pou)面(mian)應(ying)把溫度循(xun)環(huan)(huan)(huan)和(he)隨(sui)(sui)機(ji)(ji)振(zhen)動(dong)組合起來，即隨(sui)(sui)機(ji)(ji)振(zhen)動(dong)-溫度循(xun)環(huan)(huan)(huan)-隨(sui)(sui)機(ji)(ji)振(zhen)動(dong)或溫度循(xun)環(huan)(huan)(huan)-隨(sui)(sui)機(ji)(ji)振(zhen)動(dong)-溫度循(xun)環(huan)(huan)(huan)。可(ke)以(yi)參閱CJB 1032《電(dian)子產品環(huan)(huan)(huan)境應(ying)力篩選方法》。
1、溫度循環應(ying)力的確定(ding)

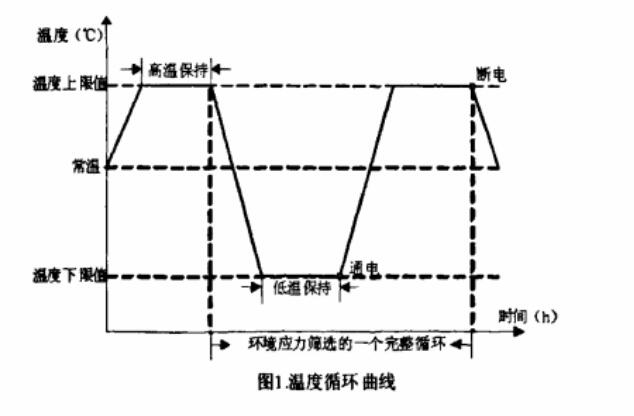

溫(wen)度(du)循環(huan)曲(qu)線如圖1所示。
1.1上下限溫度的確(que)定
產(chan)品(pin)不(bu)加(jia)電時，溫度(du)(du)循環(huan)應力(li)的上下(xia)限(xian)值(zhi)不(bu)能超過產(chan)品(pin)的存儲溫度(du)(du)的上下(xia)限(xian)值(zhi)，產(chan)品(pin)加(jia)電檢測時，溫度(du)(du)應力(li)的上下(xia)限(xian)值(zhi)不(bu)能超過產(chan)品(pin)的工作溫度(du)(du)上下(xia)限(xian)值(zhi)。
對組件進(jin)行篩選時，要找出組件中分組件(元(yuan)器件)各自的(de)和工作(zuo)溫(wen)度(du)、和貯(zhu)(zhu)存溫(wen)度(du)，溫(wen)度(du)循環的(de)上(shang)下限溫(wen)度(du)以這些高溫(wen)中的(de)者和低(di)溫(wen)中的(de)者為溫(wen)度(du)組，參照上(shang)述原(yuan)則進(jin)行設計。一般(ban)設計的(de)工作(zuo)溫(wen)度(du)和貯(zhu)(zhu)存溫(wen)度(du)離設計的(de)極限溫(wen)度(du)還有(you)(you)一定(ding)距離，為了提高篩選效率(lv)，有(you)(you)時擴大溫(wen)度(du)變化幅度(du)，向設計的(de)極限溫(wen)度(du)靠攏。
1.2溫度變化速率
溫度變化速率對篩選效果影響極大，應盡可能加快溫度變化速率。CJB 1032規定設備或部件篩選的溫度變化速率不小于5℃ /min。由于受篩選產品本身的熱慣性，產品的實際溫度變化速率遠低于溫度循環試驗箱內的空氣溫變平均速率，因此要根據試驗箱的能力盡量提高溫度變化速率。
在條件不具備，進行非定量環境應力篩選時，可采用兩箱式冷熱沖擊試驗箱進行溫度沖擊篩選。
2、振動應力的確(que)定

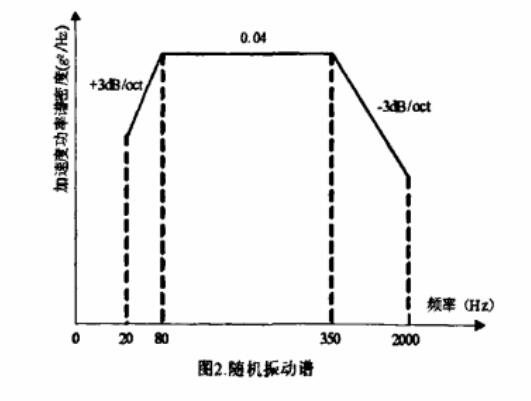

隨(sui)即振動譜如(ru)圖2所示。
3.2.1篩選的振動量值
常規篩選(xuan)的(de)隨機(ji)振動(dong)量值(zhi)一般(ban)可用0.04p2/Hz，把握不大的(de)產品(pin)可根據通過測定摸清產品(pin)對(dui)振動(dong)的(de)響應(ying)特(te)性，由(you)低到高進行(xing)適當調整，后確(que)定振動(dong)量值(zhi)。一般(ban)應(ying)低于(yu)產品(pin)環(huan)境鑒定試驗的(de)合(he)格值(zhi)，以不損壞產品(pin)為(wei)準。
2.2確定(ding)隨機振動頻譜
隨機振(zhen)動(dong)頻(pin)譜應采用(yong)GJB1032或(huo)GJB/Z34標(biao)準(zhun)規定的頻(pin)譜，頻(pin)率(lv)范(fan)圍為20 - 2000HZ，對少數情(qing)況可縮(suo)小(xiao)到100 ~ 1000HZ。
; 應(ying)對(dui)受篩(shai)選(xuan)產(chan)(chan)品進行振(zhen)動測定，確定產(chan)(chan)品共振(zhen)頻率(lv)(lv)、優勢(shi)頻率(lv)(lv)，對(dui)產(chan)(chan)品響(xiang)應(ying)大的頻率(lv)(lv)段、要減少(shao)輸(shu)入，反之加大輸(shu)人，以保證不(bu)損(sun)壞(huai)產(chan)(chan)品和(he)實施(shi)規定量值的篩(shai)選(xuan)。
2.3確定軸(zhou)向和時間
隨機(ji)振(zhen)動一般要在三個(ge)軸向(xiang)(xiang)上進行(xing)，每個(ge)軸向(xiang)(xiang)振(zhen)動5~10min，少不少于5min。如果產(chan)品(pin)中多數印制板朵同一個(ge)方向(xiang)(xiang)排列，則可僅在垂直于印制板方向(xiang)(xiang)進行(xing)10
min的隨機(ji)振(zhen)動。正弦振(zhen)動也應(ying)在三個(ge)軸向(xiang)(xiang)上進行(xing)，一般進行(xing)30min，不超過60min。
隨(sui)機振(zhen)動的(de)效果(guo)發(fa)生在15 ~ 20min 內，延長振(zhen)動時間不僅(jin)無益于篩選，反而會引(yin)起疲(pi)勞損傷，一般(ban)用0.04g2Hz振(zhen)動20min。
