偏光片可靠性試驗
作(zuo)者：
網絡(luo)
編輯：
瑞凱儀器(qi)
來源：
網(wang)絡
發布日期： 2020.10.28
引(yin)言(yan)
因(yin)為偏光片(pian)在LCD的(de)(de)外(wai)層，它的(de)(de)失效(xiao)會讓人眼(yan)看(kan)到(dao)，所以偏光片(pian)的(de)(de)可(ke)靠性對(dui)LCD非常重要。如何(he)驗證偏光片(pian)的(de)(de)可(ke)靠性，如何(he)對(dui)比評價偏光片(pian)可(ke)靠性，是LCD工廠需要了解和解決的(de)(de)問題。
1、現象分析
偏光片的失(shi)效現象主(zhu)要(yao)有以下幾(ji)種：

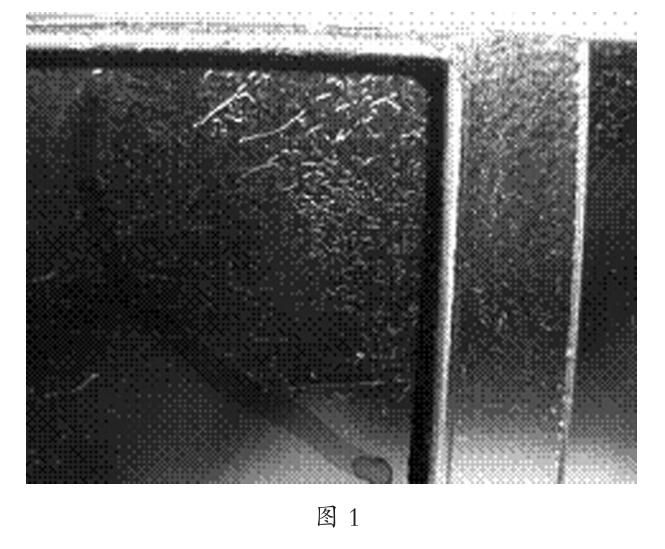

(1)偏(pian)光(guang)(guang)片與玻璃分(fen)層：表現(xian)的(de)現(xian)象為偏(pian)光(guang)(guang)片從玻璃上翹(qiao)起，偏(pian)光(guang)(guang)片與玻璃之間出現(xian)氣(qi)泡，偏(pian)光(guang)(guang)片出現(xian)偏(pian)光(guang)(guang)片亮線。具體(ti)現(xian)象可參考(kao)圖1、圖2。

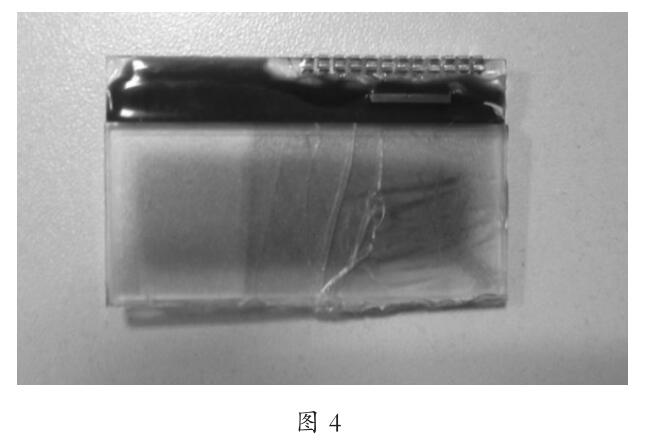

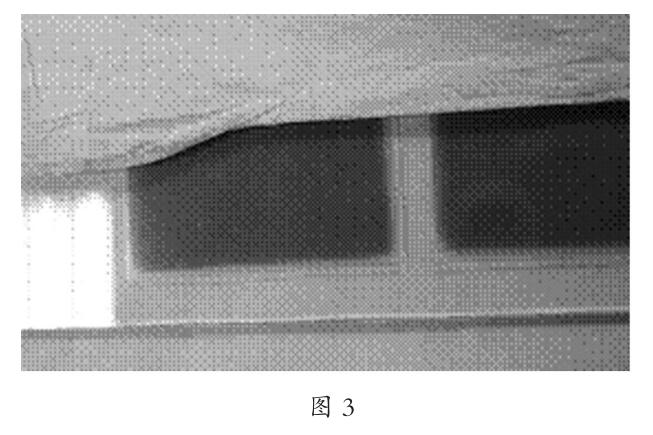

(2)偏光片的偏光效率降(jiang)低，嚴(yan)重(zhong)時出現(xian)(xian)偏光片發白(bai)或發黃(huang)變色現(xian)(xian)象(xiang)(xiang)，具體現(xian)(xian)象(xiang)(xiang)可參見圖3、圖4。

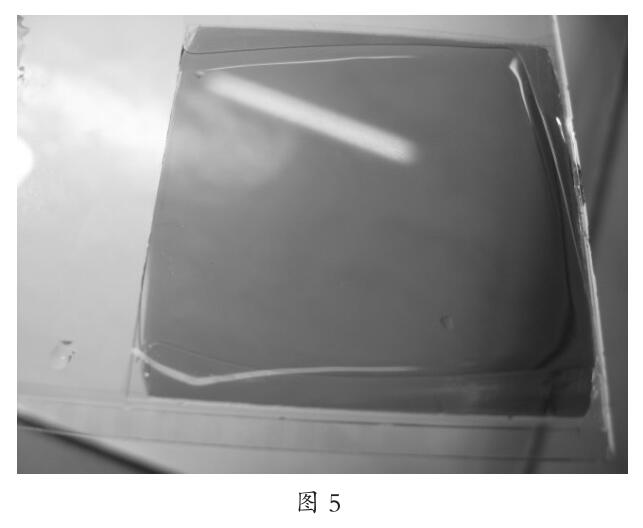

(3)偏光片各層(ceng)之間分開，參(can)見圖(tu)5。
2、原因(yin)分析
出現偏(pian)光(guang)片(pian)(pian)失效的原因，是(shi)偏(pian)光(guang)片(pian)(pian)承受不(bu)了惡劣的環境(jing)，或(huo)者偏(pian)光(guang)片(pian)(pian)的質量(liang)比較低。按(an)照偏(pian)光(guang)片(pian)(pian)可(ke)靠性(xing)等級(ji)可(ke)以分(fen)為普通偏(pian)光(guang)片(pian)(pian)、中耐久偏(pian)光(guang)片(pian)(pian)和高耐久偏(pian)光(guang)片(pian)(pian)。
普通偏光片40℃，90% RH
中耐久偏光片60℃ ， 90% RH
高耐久偏光(guang)片80℃，90% RH
但是實(shi)際使(shi)用只按照(zhao)以(yi)，上(shang)的(de)(de)分(fen)級進(jin)行(xing)(xing)偏(pian)(pian)光片選擇使(shi)用，無法滿(man)足(zu)各(ge)種(zhong)各(ge)樣的(de)(de)產品要求，當條件超出以(yi)上(shang)條件時就會出現(xian)無法預料的(de)(de)情(qing)況。我們對(dui)比了(le)不，同生產廠的(de)(de)偏(pian)(pian)光片性(xing)能，并且對(dui)造(zao)成各(ge)種(zhong)失效的(de)(de)原因進(jin)行(xing)(xing)了(le)實(shi)驗分(fen)析。
下面來討(tao)論偏(pian)(pian)光片可靠性驗(yan)(yan)證中出現(xian)的(de)(de)(de)問題(ti)及如何更好地辨別偏(pian)(pian)光片的(de)(de)(de)優劣。將偏(pian)(pian)光片裁切成一定尺寸的(de)(de)(de)小片，貼到玻璃上，經過脫(tuo)泡(pao)后，揭掉偏(pian)(pian)光片的(de)(de)(de)保護膜，進(jin)行高低(di)溫(wen)濕熱(re)試驗(yan)(yan)箱、紫外線老化試驗(yan)(yan)等相關(guan)的(de)(de)(de)可靠性實驗(yan)(yan)。我們結合終客戶的(de)(de)(de)使(shi)用情況及反饋的(de)(de)(de)實驗(yan)(yan)現(xian)象，分析(xi)摸(mo)索出各種失效現(xian)象產生的(de)(de)(de)原因，以及如何驗(yan)(yan)證處不良的(de)(de)(de)失效現(xian)象。具體如下：
(1)偏光片與玻璃分層，出現偏光片翹起，亮線等出現此種現象的原因，認為此種現象與偏光片的膠水層有關，亮線是偏光片與玻璃分層后再冷卻的過程中出現的，也可以認為是偏光片的翹起。對普通級偏光片放置高低溫濕熱試驗箱內，分別用40℃，90%
RH；60℃ ， 90% RH；80℃，90% RH進行驗證，從不同生產廠家的偏光片來看，壓敏膠質量好的偏光片工廠生產的普通偏光片放置高低溫濕熱試驗箱內，按照40℃，90% RH；60℃，90% RH；條件分別做120小時的驗證，沒有出現偏光片變白的失效現象，也不會出現偏光片翹起和亮線的現象。而把條件提高到80℃，90% RH，120小時，此時就會出現偏光片的變白失效現象，但是仍然不會出現偏光片的翹起，亮線現象。而對于一些壓敏膠質量差的偏光片放置高低溫濕熱試驗箱內，也按40℃，90% RH；60℃，90%
RH 120小時的條件分別做可靠性驗證，實驗后沒有出現偏光片變白的失效現象，但是都出現翹起和亮線現象。按照60℃，90% RH條件實驗的失效現象更嚴重，在12小時后就出現了亮線現象。并且通過對一些庫存時間比較長，超過有效期的偏光片，進行以上條件的驗證，也可以發現以上現象。
(2)偏光片發黃(huang)
將偏光片不貼到玻璃上，通過UV紫外線老化試驗箱，偏光片會出現變黃收縮的現象，而把偏光片貼到玻璃上通過UV紫外線老化試驗箱就不會出現變黃的現象。另外，貼到玻璃.上的偏光片進行超過150℃的烘烤也會出現偏光片的變黃現象。結合以上的實驗認為，UV光不會引起偏光片的變黃，通過UV變黃的原因是因為UV光照射過程中產生了過高的溫度所導致。所以，出現偏光片變黃現象的主要原因是偏光片承受了過高的溫度。
(3)偏(pian)(pian)(pian)光(guang)片(pian)(pian)(pian)分(fen)層(ceng)，嚴重時偏(pian)(pian)(pian)光(guang)片(pian)(pian)(pian)變(bian)白，偏(pian)(pian)(pian)光(guang)片(pian)(pian)(pian)層(ceng)變(bian)色收(shou)縮對(dui)于客戶反饋出的(de)(de)(de)偏(pian)(pian)(pian)光(guang)片(pian)(pian)(pian)分(fen)層(ceng)現(xian)象(xiang)，對(dui)不良的(de)(de)(de)普(pu)通偏(pian)(pian)(pian)光(guang)片(pian)(pian)(pian)分(fen)別(bie)做不同的(de)(de)(de)溫度條件40℃，90% RH；60℃ ， 90% RH；80℃，90% RH 48小時的(de)(de)(de)實驗(yan)。實驗(yan)后(hou)，前兩種(zhong)偏(pian)(pian)(pian)光(guang)片(pian)(pian)(pian)仍然完(wan)好(hao)無(wu)損，80℃，90%RH 48小時的(de)(de)(de)實驗(yan)，偏(pian)(pian)(pian)光(guang)片(pian)(pian)(pian)變(bian)白，但是(shi)沒有出現(xian)分(fen)層(ceng)現(xian)象(xiang)。用以上的(de)(de)(de)條件無(wu)法(fa)對(dui)分(fen)層(ceng)現(xian)象(xiang)進(jin)行判別(bie)。我(wo)們通過摸(mo)索，采用水浸泡的(de)(de)(de)方(fang)法(fa)才(cai)能重現(xian)此種(zhong)現(xian)象(xiang)，實驗(yan)條件是(shi)40℃ ，水浸泡。實驗(yan)結(jie)果，浸泡到2小時后(hou)不良的(de)(de)(de)偏(pian)(pian)(pian)光(guang)片(pian)(pian)(pian)就會出現(xian)分(fen)層(ceng)現(xian)象(xiang)，偏(pian)(pian)(pian)光(guang)層(ceng)開始收(shou)縮，比(bi)(bi)較(jiao)好(hao)的(de)(de)(de)偏(pian)(pian)(pian)光(guang)片(pian)(pian)(pian)沒有變(bian)化(hua)。4小時后(hou)不良的(de)(de)(de)偏(pian)(pian)(pian)光(guang)片(pian)(pian)(pian)會出現(xian)偏(pian)(pian)(pian)光(guang)片(pian)(pian)(pian)各(ge)層(ceng)完(wan)全分(fen)開，
PVC層(ceng)完(wan)全失效變(bian)白，比(bi)(bi)較(jiao)好(hao)的(de)(de)(de)偏(pian)(pian)(pian)光(guang)片(pian)(pian)(pian)出現(xian)輕微的(de)(de)(de)分(fen)層(ceng)現(xian)象(xiang)。
3、結論
(1)偏光片與玻璃分層， 出(chu)現(xian)偏光片翹起，亮線的(de)現(xian)象(xiang)(xiang)可(ke)以(yi)用潮熱實驗的(de)方(fang)法進行(xing)驗證(zheng)，為(wei)加(jia)快(kuai)速度可(ke)以(yi)用提高(gao)溫濕度條件(jian)的(de)方(fang)法加(jia)速失效現(xian)象(xiang)(xiang)的(de)出(chu)現(xian)；
(2)偏光片發黃的現象，可以用(yong)高溫的方法(fa)進行驗(yan)證；
(3)偏(pian)光片分(fen)層(ceng)，嚴重時偏(pian)光片變(bian)白，偏(pian)光片層(ceng)出現變(bian)色收縮，此(ci)種現象可以用40℃水(shui)浸泡4小時的方法進行驗證(zheng)。
客服微信
