錫膏焊點可靠性測試方法
作者：
salmon范
編輯(ji)：
瑞凱儀器
來(lai)源(yuan)：
bibil.cn
發(fa)布日期： 2020.12.19
評估錫(xi)膏(gao)焊點可(ke)靠性測(ce)試(shi)(shi)方(fang)法(fa)，主要有外觀檢(jian)查(cha)、X-ray檢(jian)查(cha)、金相切(qie)片分析、冷熱沖擊、高(gao)溫高(gao)濕、跌落實(shi)驗(yan)、振動實(shi)驗(yan)等。在評估錫(xi)膏(gao)焊點可(ke)靠性時可(ke)以(yi)進(jin)行多(duo)種測(ce)試(shi)(shi)。但(dan)重要的(de)一(yi)點是，選擇關(guan)聯性強的(de)測(ce)試(shi)(shi)方(fang)法(fa)，并且針對(dui)一(yi)個(ge)具(ju)體的(de)方(fang)法(fa)，明確(que)地(di)確(que)定測(ce)試(shi)(shi)參數。
1、外觀檢查(cha)

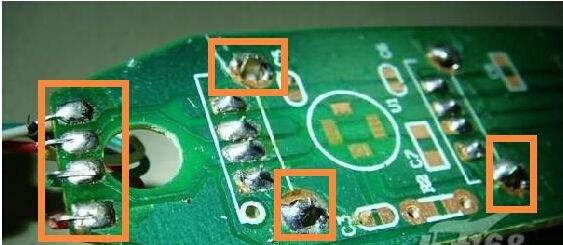

首先是從(cong)外觀上(shang)看(kan)焊(han)(han)點形(xing)態(tai)是否完好(hao)，雖然無鉛(qian)（以(yi)錫銀銅合金(jin)為例）焊(han)(han)點比相應(ying)的有鉛(qian)焊(han)(han)點粗糙(cao)，但(dan)它(ta)的形(xing)態(tai)應(ying)完好(hao)。
執(zhi)行標準：IPC-A-610D
2、X-ray檢查
X-ray檢(jian)查(cha)可(ke)以(yi)進一步檢(jian)查(cha)出焊(han)點(dian)(dian)中虛(xu)焊(han)以(yi)及內部孔洞大小(xiao)及位置(zhi)。同時X-ray檢(jian)查(cha)可(ke)用來監控組裝工藝是否規范(fan)，通過(guo)產品首(shou)件確認后再批量(liang)生產是非常(chang)有必要(yao)的。在遇到焊(han)點(dian)(dian)質量(liang)問(wen)題時可(ke)以(yi)首(shou)選X-ray檢(jian)查(cha)，它可(ke)對(dui)焊(han)點(dian)(dian)結構(gou)做完整性分(fen)析。X-ray檢(jian)查(cha)好處是它是無損傷性檢(jian)查(cha)并且檢(jian)查(cha)速度快(kuai)。
執行標(biao)準：IPC-7095
3、金相(xiang)切片分(fen)析(xi)
金(jin)相(xiang)分(fen)(fen)析(xi)是(shi)金(jin)屬(shu)材料試驗研究的重(zhong)要手段之一，在(zai)焊點(dian)可(ke)靠(kao)分(fen)(fen)析(xi)中，常取(qu)焊點(dian)剖面(mian)的金(jin)相(xiang)組織進行觀(guan)察分(fen)(fen)析(xi)，故稱為金(jin)相(xiang)切(qie)片分(fen)(fen)析(xi)。金(jin)相(xiang)切(qie)片分(fen)(fen)析(xi)是(shi)一種破(po)壞(huai)性(xing)檢查，樣品制作周(zhou)期長、費用(yong)高，常用(yong)于焊點(dian)故障后(hou)分(fen)(fen)析(xi)。普通裂紋分(fen)(fen)析(xi)只(zhi)要通過(guo)金(jin)相(xiang)顯(xian)微(wei)鏡(jing)觀(guan)察，計算機記(ji)錄(lu)即(ji)可(ke)，若(ruo)用(yong)于焊點(dian)結合部(bu)IMC評估，則需電子顯(xian)微(wei)鏡(jing)( SEM)觀(guan)察。
執(zhi)行標準：IPC-A-610C IPC-A-610 IPC-7095
4、高溫高濕試(shi)驗
因(yin)為該試(shi)(shi)驗在溫度(du)(du)85℃、濕(shi)度(du)(du)85%RH的環境下(xia)進行，高(gao)溫高(gao)濕(shi)試(shi)(shi)驗又稱(cheng)“雙85”試(shi)(shi)驗。主(zhu)要(yao)是驗證焊點在高(gao)溫度(du)(du)高(gao)濕(shi)度(du)(du)情形下(xia)變化結果(guo)，測試(shi)(shi)后是否有開裂現象。
執行標準 :IEC-68-2-14 IPC-TM-650-2.1.1
5、冷熱沖(chong)擊試(shi)驗
主要(yao)用于考核產品(pin)對周(zhou)圍(wei)環(huan)(huan)境(jing)溫度(du)急劇(ju)變化的適應性。設置(zhi)溫度(du)從零下40℃到85℃,滯留時(shi)間(jian)45分鐘,一個循環(huan)(huan)100分鐘，共550循環(huan)(huan)計916小時(shi)。
執行標準:IEC-68-2-14
