方案介紹
要(yao)提升太陽能(neng)電(dian)池模塊(kuai)的(de)(de)發電(dian)效率，以及提供對抗環境氣(qi)候變化(hua)所引起的(de)(de)耗(hao)損保(bao)護，確保(bao)太陽能(neng)模塊(kuai)的(de)(de)使用壽命，其EVA占了很重(zhong)要(yao)的(de)(de)角(jiao)色，EVA在(zai)常(chang)溫下無黏(nian)性(xing)且據抗黏(nian)性(xing)，在(zai)太陽能(neng)電(dian)池封(feng)裝過程經過一(yi)定條件熱(re)(re)壓后，EVA便產生熔(rong)融黏(nian)接與膠聯固(gu)化(hua)，屬于熱(re)(re)固(gu)化(hua)的(de)(de)熱(re)(re)融膠膜，固(gu)化(hua)后的(de)(de)EVA膠膜變的(de)(de)完全透(tou)明(ming)，有(you)相(xiang)當(dang)高的(de)(de)透(tou)光性(xing)，固(gu)化(hua)后的(de)(de)EVA能(neng)承(cheng)受大氣(qi)變化(hua)并且具有(you)彈性(xing)，將(jiang)太陽能(neng)的(de)(de)cell芯片封(feng)包起來(lai)，與上層(ceng)(ceng)玻(bo)璃還有(you)下層(ceng)(ceng)TPT，利用真空層(ceng)(ceng)壓技術黏(nian)為一(yi)體(ti)。
試驗目的(de)
確認EVA的耐候性、透光性、接著力、吸收變形量之能力、以及吸收物理沖撞之能力、壓合過程之破損率等。試驗設備(bei)
HAST非飽和高壓加速老化試驗箱、PCT試驗箱、紫外線老化試驗機待測品樣
1、玻璃/ EVA/濕度紙/EVA/玻璃 迭合2、玻璃/ EVA/導通銅片/EVA/玻璃 迭合

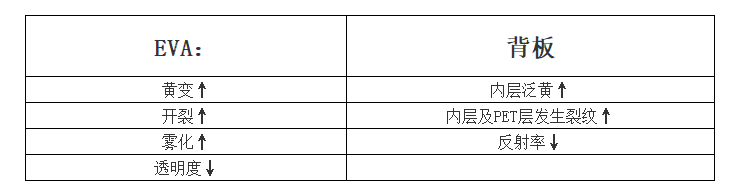

EVA經過溫度循環、濕冷凍、濕熱三種試驗后，EVA與背板的特性變化：(↑：上升、↓：下降)
EVA-UV試驗：

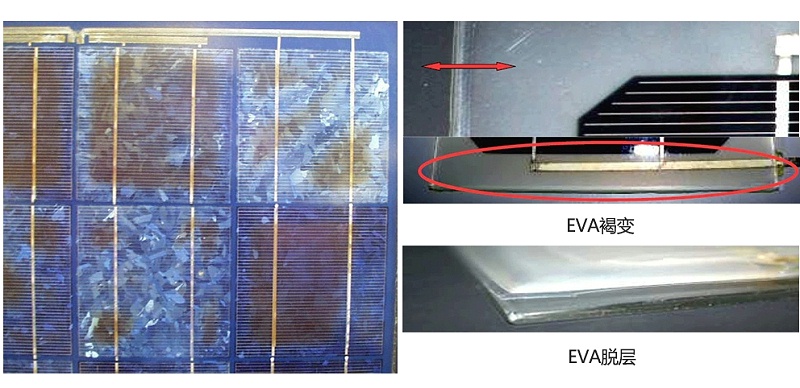

試驗EVA對于承受紫外線(UV)照射之衰減能力，經過長時間的UV照射下，EVA膜會出現褐變、穿透率下降等問題。 EVA在濕熱試驗下(xia)的特性變(bian)化(hua)實例：變(bian)色、霧化(hua)、褐變(bian)、脫層

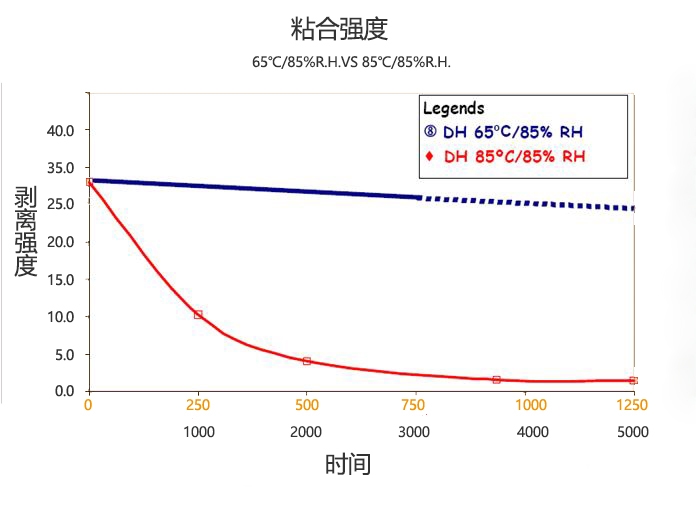

高(gao)溫高(gao)濕(shi)對EVA黏合強度的比(bi)較：
EVA膜在65℃/85%R.H.與85℃/85%R.H.兩個不同的濕熱條件，進行黏合強度的退化比較，發現在65℃/85%R.H.試驗5000小時之后，其退化效益不高，但是EVA在85℃/85%R.H.的試驗環境下，很快失去黏著力，250小時就有很明顯的黏合強度降低情形。
EVA-HAST不飽和加壓蒸氣(qi)試驗：
目(mu)的：由于(yu)EVA膜在85℃/85%R.H.需試驗(yan)1000小時(shi)(shi)以(yi)上，等于(yu)至少需要42天，為了(le)能(neng)夠縮(suo)短試驗(yan)時(shi)(shi)間加速其試驗(yan)速度，需提(ti)高環(huan)境(jing)應(ying)力(溫度&濕(shi)度&壓力)，在不(bu)飽和濕(shi)度(85%R.H.)環(huan)境(jing)下(xia)進行加快(kuai)試驗(yan)過程。
;試(shi)驗條件：110℃/85%R.H./264h
EVA-PCT壓力(li)蒸煮鍋試驗：
EVA與CELL黏合拉力試驗：
EVA補充其(qi)它(ta)信息：
EVA相(xiang)關(guan)規范：
客服微信
