高低溫沖擊試驗對漆膜附著力的影響
作者：
網絡(luo)
編(bian)輯：
瑞凱儀器(qi)
來源：
網絡
發布日期： 2020.07.11
漆(qi)膜徐覆(fu)于(yu)產(chan)品，起保(bao)護與裝(zhuang)飾作用(yong)，由(you)于(yu)涂(tu)覆(fu)的(de)產(chan)品使用(yong)于(yu)不(bu)同(tong)溫度的(de)環(huan)(huan)境(jing)，不(bu)同(tong)的(de)材(cai)(cai)料(liao)熱(re)脹冷縮(suo)系(xi)數不(bu)一(yi)樣，如果漆(qi)膜與基(ji)(ji)材(cai)(cai)熱(re)脹冷縮(suo)系(xi)數差(cha)異較大，會使漆(qi)膜附著力變(bian)(bian)差(cha)，漆(qi)膜很(hen)容易從基(ji)(ji)材(cai)(cai)上(shang)脫落，因此需要(yao)研究溫度變(bian)(bian)化對漆(qi)膜性能(neng)的(de)影響。本文(wen)選用(yong)電子產(chan)品常(chang)用(yong)漆(qi)種進(jin)行了高低溫沖擊試驗(yan)，以(yi)考察環(huan)(huan)境(jing)溫度變(bian)(bian)化對漆(qi)膜性能(neng)的(de)影響。由(you)于(yu)產(chan)品常(chang)用(yong)的(de)基(ji)(ji)材(cai)(cai)為(wei)鋁合(he)金低溫氧(yang)化基(ji)(ji)材(cai)(cai)、導電氧(yang)化基(ji)(ji)材(cai)(cai)及鋼件鍍鋅基(ji)(ji)材(cai)(cai)，因此主要(yao)測試不(bu)同(tong)漆(qi)種在這幾(ji)種基(ji)(ji)材(cai)(cai)上(shang)的(de)性能(neng)變(bian)(bian)化。
1、試驗部分
1.1原材料
鋁合金鍍(du)銀試(shi)片、鋁合金低溫氧化(hua)(hua)試(shi)片、鋁合金導(dao)電(dian)氧化(hua)(hua)試(shi)片、鋼件鍍(du)鋅(xin)試(shi)片；復合涂層(ceng)配套組合分(fen)別為(wei)：
S06-N-2底(di)(di)(di)漆(qi)+丙(bing)烯(xi)酸聚(ju)(ju)氨(an)酯面(mian)漆(qi)、鍶黃(huang)底(di)(di)(di)漆(qi)（A707） +丙(bing)烯(xi)酸氨(an)基(ji)面(mian)漆(qi)（A）、鋅(xin)黃(huang)底(di)(di)(di)漆(qi)（H06-2） +丙(bing)烯(xi)酸氨(an)基(ji)面(mian)漆(qi)（B）、 鐵(tie)紅底(di)(di)(di)漆(qi)（H06- 2） +丙(bing)烯(xi)酸聚(ju)(ju)氨(an)酯面(mian)漆(qi)、鐵(tie)紅底(di)(di)(di)漆(qi)（H06- 2）+丙(bing)烯(xi)酸氨(an)基(ji)面(mian)漆(qi)（B）、 鐵(tie)紅底(di)(di)(di)漆(qi)（H06- 2）+醇(chun)酸氨(an)基(ji)漆(qi)、鋅(xin)黃(huang)底(di)(di)(di)漆(qi)（H06- 2）+醇(chun)酸氨(an)基(ji)漆(qi)。
1.2 試驗方法
本(ben)次(ci)試(shi)驗(yan)按照(zhao)油漆(qi)(qi)(qi)的(de)配套(tao)性及漆(qi)(qi)(qi)種的(de)涂覆要求(qiu)，將不(bu)同(tong)的(de)漆(qi)(qi)(qi)種涂覆于不(bu)同(tong)的(de)基材，由于底漆(qi)(qi)(qi)直接和(he)基材接觸，油漆(qi)(qi)(qi)的(de)附(fu)(fu)著力(li)至關重要，首(shou)先測試(shi)了(le)(le)不(bu)同(tong)底漆(qi)(qi)(qi)的(de)附(fu)(fu)著力(li)，其(qi)次(ci)又測試(shi)了(le)(le)復合涂層的(de)附(fu)(fu)著力(li)，后考察了(le)(le)高(gao)低溫沖(chong)擊(ji)試(shi)驗(yan)對不(bu)同(tong)涂膜的(de)附(fu)(fu)著力(li)的(de)影響。附(fu)(fu)著力(li)按照(zhao)GBT
9286 - 1998進行測試(shi)。本(ben)次(ci)高(gao)低溫沖(chong)擊(ji)的(de)試(shi)驗(yan)條件為：-55℃（30mini）→+25℃（3min）→85℃（3min） ，循(xun)環24次(ci)。
2、試驗(yan)結(jie)果與(yu)討論
2.1底(di)漆附著力測試

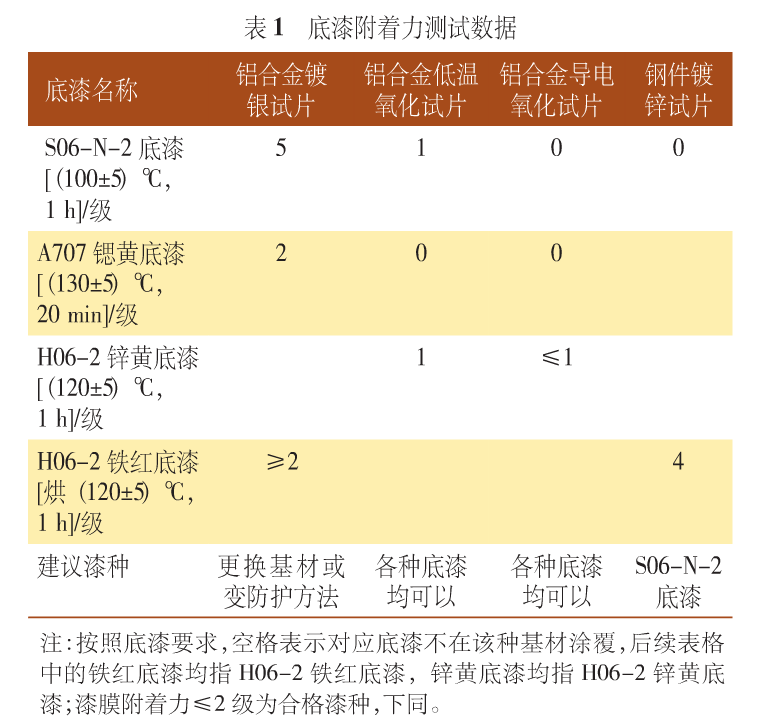

本次試(shi)(shi)驗(yan)(yan)首先測試(shi)(shi)了各(ge)種(zhong)(zhong)底(di)漆(qi)在(zai)不(bu)同基材，上的(de)(de)附(fu)(fu)(fu)著(zhu)(zhu)力(li)(li)(li)，測試(shi)(shi)結果(guo)(guo)見表1。由(you)試(shi)(shi)驗(yan)(yan)可以看(kan)出，鍍(du)(du)銀試(shi)(shi)片(pian)(pian)比(bi)較(jiao)光滑，各(ge)種(zhong)(zhong)漆(qi)膜(mo)在(zai)鍍(du)(du)銀層上的(de)(de)附(fu)(fu)(fu)著(zhu)(zhu)力(li)(li)(li)都(dou)不(bu)是很好，建(jian)議設(she)計將鋁件的(de)(de)鍍(du)(du)銀改變(bian)為(wei)(wei)其他鍍(du)(du)種(zhong)(zhong)；表中的(de)(de)各(ge)種(zhong)(zhong)底(di)漆(qi)在(zai)低溫氧化(hua)、導電氧化(hua)試(shi)(shi)片(pian)(pian).上的(de)(de)附(fu)(fu)(fu)著(zhu)(zhu)力(li)(li)(li)都(dou)很好，均能滿足某單位產品要求；鋼件鍍(du)(du)鋅表面由(you)于有一層鈍(dun)化(hua)膜(mo)，該層鈍(dun)化(hua)膜(mo)在(zai)高溫加熱時(shi)，附(fu)(fu)(fu)著(zhu)(zhu)力(li)(li)(li)明顯變(bian)差。如果(guo)(guo)鈍(dun)化(hua)膜(mo)不(bu)去(qu)除，S06-N-2底(di)漆(qi)的(de)(de)附(fu)(fu)(fu)著(zhu)(zhu)力(li)(li)(li)優(you)于鐵(tie)紅底(di)漆(qi)的(de)(de)附(fu)(fu)(fu)者力(li)(li)(li)。未稿溫烘烤(kao)前，鈍(dun)化(hua)膜(mo)附(fu)(fu)(fu)著(zhu)(zhu)力(li)(li)(li)為(wei)(wei)0級，噴完底(di)漆(qi)后，進行烘烤(kao)，高溫烘烤(kao)后，鈍(dun)化(hua)膜(mo)附(fu)(fu)(fu)著(zhu)(zhu)力(li)(li)(li)明顯變(bian)差，做劃格試(shi)(shi)驗(yan)(yan)，漆(qi)膜(mo)連同鈍(dun)化(hua)膜(mo)一起脫落。
2.2復合涂層附著(zhu)力(li)

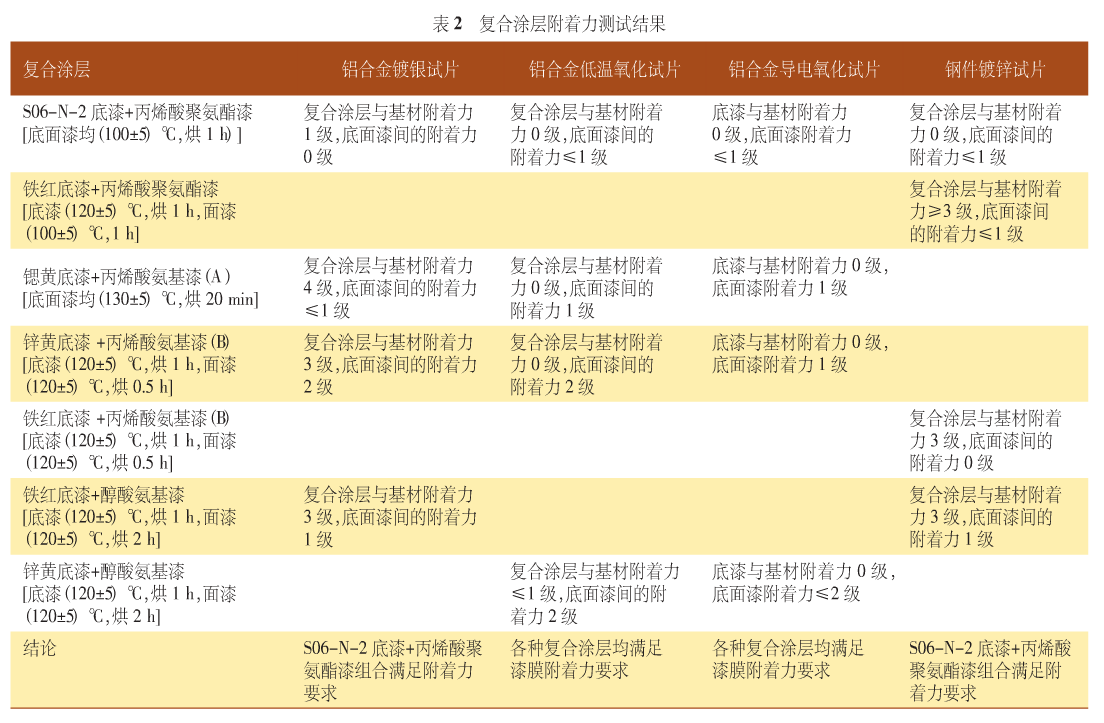

油漆(qi)(qi)(qi)剝(bo)落(luo)(luo)有(you)時從底(di)(di)漆(qi)(qi)(qi)層(ceng)直接(jie)剝(bo)落(luo)(luo)，有(you)時從面(mian)漆(qi)(qi)(qi)層(ceng)剝(bo)落(luo)(luo)，所有(you)產(chan)品涂(tu)(tu)覆(fu)的(de)基(ji)(ji)本都為復(fu)合(he)(he)涂(tu)(tu)層(ceng)，所以對不同基(ji)(ji)材上復(fu)合(he)(he)涂(tu)(tu)層(ceng)的(de)附(fu)著(zhu)(zhu)力(li)進(jin)行了測試，結果見表(biao)(biao)2。從表(biao)(biao)2可以看出鍍銀試片上S06-N-2底(di)(di)漆(qi)(qi)(qi)+丙烯酸聚(ju)氨酯漆(qi)(qi)(qi)組合(he)(he)的(de)附(fu)著(zhu)(zhu)力(li)優于氨基(ji)(ji)漆(qi)(qi)(qi)組合(he)(he)的(de)附(fu)著(zhu)(zhu)力(li)；各種底(di)(di)漆(qi)(qi)(qi)在低溫(wen)氧化、導電氧化試片.上的(de)附(fu)著(zhu)(zhu)力(li)都很(hen)好(hao)，均能(neng)滿足產(chan)品要求；鋼件鍍鋅表(biao)(biao)面(mian)由于有(you)一層(ceng)鈍(dun)化膜，該層(ceng)鈍(dun)化膜在高(gao)溫(wen)加熱時，附(fu)著(zhu)(zhu)力(li)明顯變差。如果鈍(dun)化膜不去除(chu)， S06 N-2底(di)(di)漆(qi)(qi)(qi)+丙烯酸聚(ju)氨酯漆(qi)(qi)(qi)復(fu)合(he)(he)涂(tu)(tu)層(ceng)的(de)附(fu)著(zhu)(zhu)力(li)優于其他復(fu)合(he)(he)涂(tu)(tu)層(ceng)的(de)附(fu)著(zhu)(zhu)力(li)。
3、高低溫試驗對漆膜性能影響
由于某單位大部分產品在(zai)涂裝完成后都要進行高.低(di)溫(wen)試(shi)(shi)(shi)驗(yan)(yan)，以測(ce)試(shi)(shi)(shi)設備的(de)環(huan)境適應性，由于基(ji)材和其(qi)上的(de)鍍層及漆膜熱脹冷縮系數不--致(zhi)，進行此(ci)試(shi)(shi)(shi)驗(yan)(yan)后，可(ke)能對漆膜附著力有影響，因此(ci)對高低(di)溫(wen)沖(chong)擊試(shi)(shi)(shi)驗(yan)(yan)后的(de)漆膜附著力進行了測(ce)試(shi)(shi)(shi)。
3.1高低溫沖擊后(hou)的(de)漆(qi)膜附著力

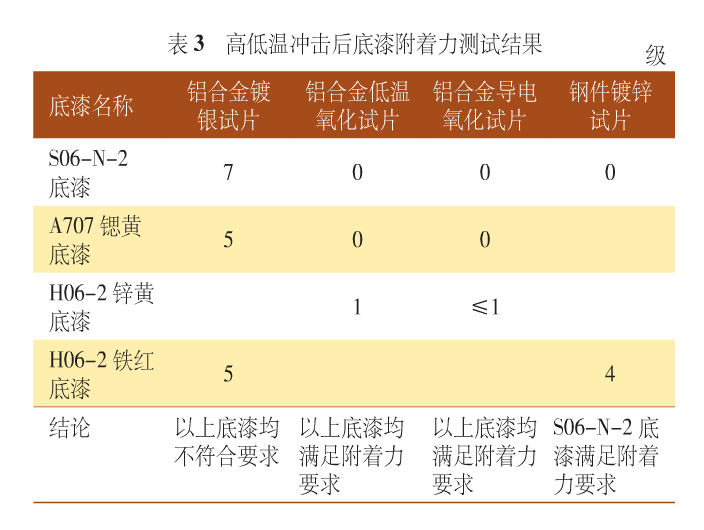

高低溫沖擊試(shi)(shi)驗后，部分鋼(gang)件鍍(du)鋅鈍化(hua)膜出(chu)現爆裂，其余試(shi)(shi)片表面(mian)漆(qi)(qi)層(ceng)完(wan)好，不起泡(pao)、不剝落(luo)、不變色。見表3。從表3可以看出(chu)，經過高低溫沖擊后，鍍(du)銀試(shi)(shi)片.上(shang)底(di)漆(qi)(qi)的附著力明顯變差；低溫氧化(hua)試(shi)(shi)片基本無變化(hua)；導電氧化(hua)試(shi)(shi)片底(di)漆(qi)(qi)的附著力無變化(hua)；鋼(gang)件鍍(du)鋅試(shi)(shi)片上(shang)的漆(qi)(qi)膜連同鈍化(hua)膜一同脫落(luo)。
3.2高低溫沖擊后復合涂層(ceng)的附著力

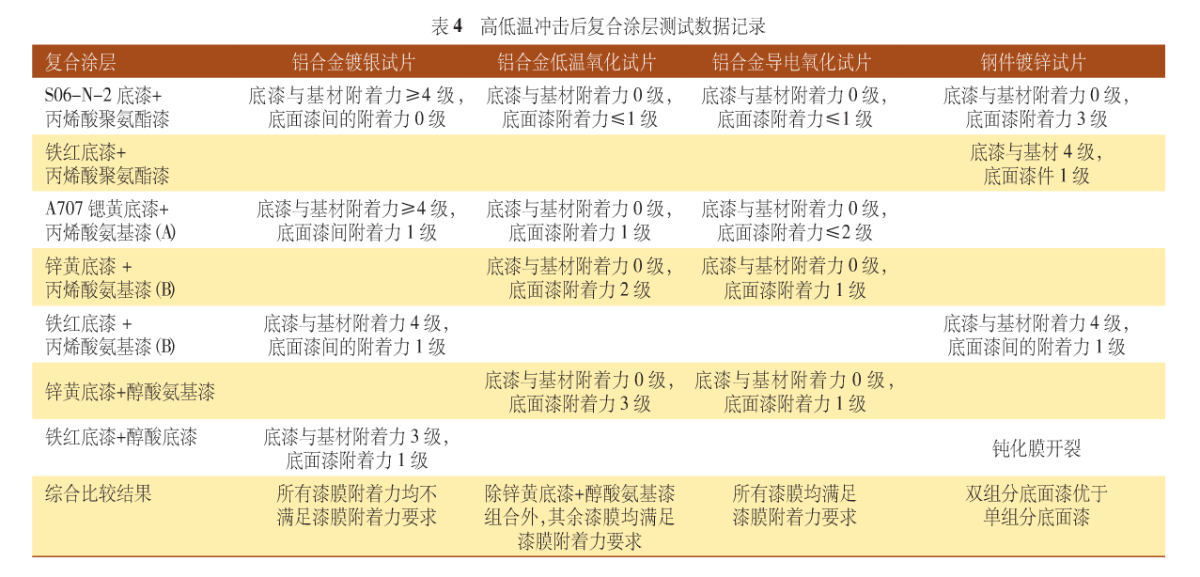

高(gao)低(di)溫沖擊后(hou)復合涂(tu)層測試數(shu)據記錄(lu)見表(biao)4。
高低(di)溫(wen)試(shi)驗(yan)后：鍍銀件丙(bing)烯(xi)(xi)酸(suan)聚氨(an)酯(zhi)漆(qi)(qi)(qi)(qi)(qi)附(fu)(fu)(fu)(fu)著(zhu)(zhu)力(li)下(xia)降3級(ji)，A707鍶黃(huang)底(di)漆(qi)(qi)(qi)(qi)(qi)+丙(bing)烯(xi)(xi)酸(suan)氨(an)基(ji)漆(qi)(qi)(qi)(qi)(qi)（A）及鐵紅(hong)底(di)漆(qi)(qi)(qi)(qi)(qi)+醇酸(suan)氨(an)基(ji)漆(qi)(qi)(qi)(qi)(qi)組合(he)(he)的(de)附(fu)(fu)(fu)(fu)著(zhu)(zhu)力(li)基(ji)本(ben)(ben)不變，鐵紅(hong)底(di)漆(qi)(qi)(qi)(qi)(qi)+丙(bing)烯(xi)(xi)酸(suan)氨(an)基(ji)漆(qi)(qi)(qi)(qi)(qi)（B）復合(he)(he)涂(tu)層(ceng)與基(ji)材的(de)附(fu)(fu)(fu)(fu)著(zhu)(zhu)力(li)下(xia)降了(le)1級(ji)，所有(you)(you)漆(qi)(qi)(qi)(qi)(qi)膜(mo)(mo)(mo)(mo)(mo)組合(he)(he)均(jun)不能滿(man)足(zu)產(chan)(chan)品要求(qiu)(qiu)；低(di)溫(wen)氧(yang)(yang)化試(shi)片除(chu)醇酸(suan)氨(an)基(ji)漆(qi)(qi)(qi)(qi)(qi)底(di)面(mian)(mian)漆(qi)(qi)(qi)(qi)(qi)的(de)附(fu)(fu)(fu)(fu)著(zhu)(zhu)力(li)下(xia)降1級(ji)外，其(qi)余復合(he)(he)涂(tu)層(ceng)附(fu)(fu)(fu)(fu)著(zhu)(zhu)力(li)基(ji)本(ben)(ben)無變化，均(jun)能滿(man)足(zu)某單位產(chan)(chan)品漆(qi)(qi)(qi)(qi)(qi)膜(mo)(mo)(mo)(mo)(mo)附(fu)(fu)(fu)(fu)著(zhu)(zhu)力(li)要求(qiu)(qiu)；導電氧(yang)(yang)化試(shi)片經(jing)過高低(di)溫(wen)試(shi)驗(yan)后，漆(qi)(qi)(qi)(qi)(qi)膜(mo)(mo)(mo)(mo)(mo)附(fu)(fu)(fu)(fu)著(zhu)(zhu)力(li)基(ji)本(ben)(ben)無變化，附(fu)(fu)(fu)(fu)著(zhu)(zhu)力(li)滿(man)足(zu)產(chan)(chan)品要求(qiu)(qiu)；鋼件鍍鋅試(shi)片由(you)于表面(mian)(mian)有(you)(you)一層(ceng)鈍化膜(mo)(mo)(mo)(mo)(mo)，該鈍化膜(mo)(mo)(mo)(mo)(mo)不耐高溫(wen)經(jing)高低(di)溫(wen)沖擊試(shi)驗(yan)，后，部分試(shi)片鈍化膜(mo)(mo)(mo)(mo)(mo)開裂，隨漆(qi)(qi)(qi)(qi)(qi)膜(mo)(mo)(mo)(mo)(mo)一起脫落
，其(qi)余漆(qi)(qi)(qi)(qi)(qi)膜(mo)(mo)(mo)(mo)(mo)的(de)附(fu)(fu)(fu)(fu)著(zhu)(zhu)力(li)均(jun)有(you)(you)下(xia)降，相比較(jiao)而言，S06-N -2底(di)漆(qi)(qi)(qi)(qi)(qi)+丙(bing)烯(xi)(xi)酸(suan)聚氨(an)酯(zhi)漆(qi)(qi)(qi)(qi)(qi)漆(qi)(qi)(qi)(qi)(qi)膜(mo)(mo)(mo)(mo)(mo)組合(he)(he)優于其(qi)他(ta)組合(he)(he)。
4、結語
由此可以看出，高(gao)低溫(wen)沖擊試(shi)(shi)驗屬于破(po)壞性試(shi)(shi)驗，在進(jin)行(xing)高(gao)低溫(wen)試(shi)(shi)驗后(hou)，鋁(lv)合(he)金鍍銀試(shi)(shi)片(pian)及(ji)鋼件鍍鋅試(shi)(shi)片(pian)中漆膜(mo)附著(zhu)力(li)明顯下降，鋁(lv)合(he)金低溫(wen)氧化(hua)試(shi)(shi)片(pian)及(ji)鋁(lv)合(he)金導(dao)電氧化(hua)試(shi)(shi)片(pian)漆膜(mo)附著(zhu)力(li)變化(hua)不大，由于整機產(chan)品(pin)上以上各(ge)種基材基本均(jun)包括，所以，建議在產(chan)品(pin)噴漆后(hou)盡量少做或不做高(gao)低溫(wen)沖擊試(shi)(shi)驗，免(mian)以對(dui)漆膜(mo)附著(zhu)力(li)產(chan)生不良(liang)影(ying)響。
客服微信
